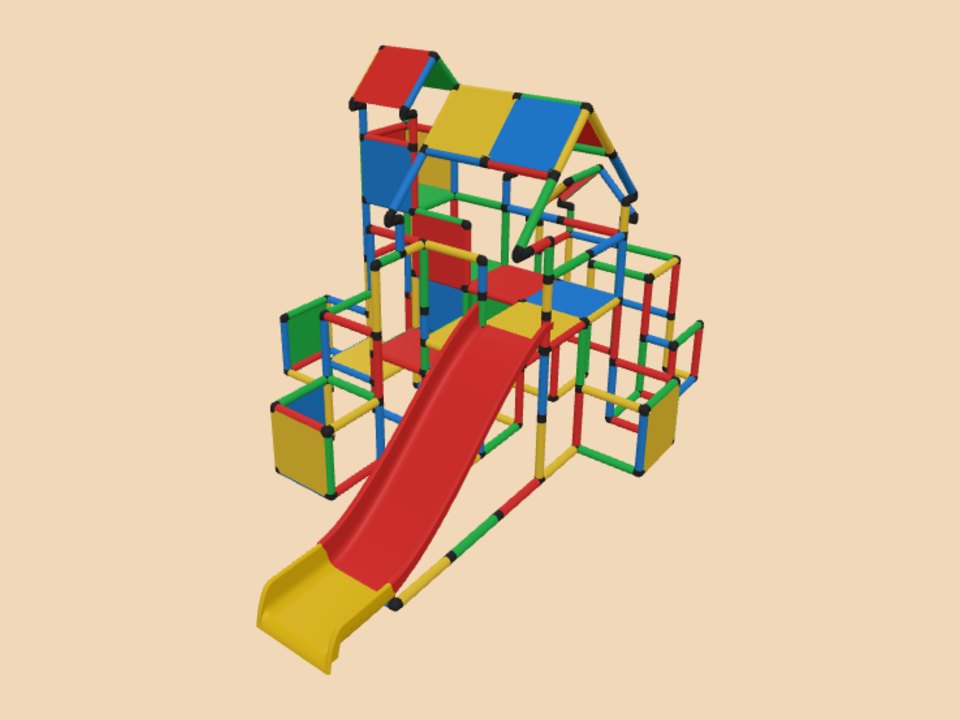

全景攀爬世界多相连游戏区20 cm踏步观景塔组合滑梯

全景攀爬世界多相连游戏区20 cm踏步观景塔组合滑梯 的零件清单

零件	编码	数量
空间5通	CS5	6
空间4通	CS4	30
平面4通	CF4	4
空间3通	CS3	38
平面3通	CF3	28
弯头	CS2	28
直通	CF2	12
45°斜角	C45	11
管 15 cm	T15	36
管 35 cm	T35	186
板 40×40 cm	PA4	26
板 40×20 cm	PA2	2
滑梯末端		1
经典滑梯		1
合计		409

分步手册：40 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间3通× 22平面3通× 4弯头× 9直通× 4管 15 cm× 2管 35 cm× 34
2. 第 2 步 · 立管：通到第 2 层管 15 cm× 4管 35 cm× 28
3. 第 3 步 · 第 2 层：离地 20 cm 的接头和横管空间4通× 3空间3通× 1管 35 cm× 4
4. 第 4 步 · 立管：通到第 3 层管 15 cm× 3
5. 第 5 步 · 第 3 层：离地 40 cm 的接头和横管空间5通× 1空间4通× 8平面4通× 2空间3通× 7平面3通× 9弯头× 2直通× 2管 15 cm× 1管 35 cm× 23
6. 第 6 步 · 立管：通到第 4 层管 15 cm× 4管 35 cm× 18
7. 第 7 步 · 第 4 层：离地 60 cm 的接头和横管空间4通× 4管 35 cm× 4
8. 第 8 步 · 立管：通到第 5 层管 15 cm× 4
9. 第 9 步 · 第 5 层：离地 80 cm 的接头和横管空间5通× 3空间4通× 8平面4通× 1空间3通× 3平面3通× 5弯头× 1直通× 1管 35 cm× 21滑梯末端× 1经典滑梯× 1
10. 第 10 步 · 立管：通到第 6 层管 15 cm× 5管 35 cm× 10
11. 第 11 步 · 第 6 层：离地 100 cm 的接头和横管弯头× 3直通× 2
12. 第 12 步 · 立管：通到第 7 层管 15 cm× 2
13. 第 13 步 · 第 7 层：离地 103 cm 的接头和横管45°斜角× 3
14. 第 14 步 · 立管：通到第 8 层管 35 cm× 3
15. 第 15 步 · 第 8 层：离地 120 cm 的接头和横管空间5通× 2空间4通× 4平面4通× 1平面3通× 2弯头× 4直通× 2管 15 cm× 2管 35 cm× 12
16. 第 16 步 · 立管：通到第 9 层管 15 cm× 4管 35 cm× 4
17. 第 17 步 · 第 9 层：离地 131 cm 的接头和横管空间3通× 1弯头× 1管 35 cm× 1
18. 第 18 步 · 第 10 层：离地 140 cm 的接头和横管弯头× 4直通× 1管 15 cm× 1
19. 第 19 步 · 第 11 层：离地 143 cm 的接头和横管45°斜角× 3
20. 第 20 步 · 立管：通到第 12 层管 35 cm× 3
21. 第 21 步 · 第 12 层：离地 144 cm 的接头和横管45°斜角× 1
22. 第 22 步 · 立管：通到第 13 层管 35 cm× 1
23. 第 23 步 · 第 13 层：离地 160 cm 的接头和横管空间4通× 2平面3通× 2管 35 cm× 3
24. 第 24 步 · 立管：通到第 14 层管 15 cm× 4
25. 第 25 步 · 第 14 层：离地 172 cm 的接头和横管平面3通× 6管 35 cm× 4
26. 第 26 步 · 立管：通到第 15 层管 35 cm× 6
27. 第 27 步 · 第 15 层：离地 180 cm 的接头和横管弯头× 4
28. 第 28 步 · 第 16 层：离地 183 cm 的接头和横管45°斜角× 4
29. 第 29 步 · 立管：通到第 17 层管 35 cm× 4
30. 第 30 步 · 第 17 层：离地 201 cm 的接头和横管空间4通× 1空间3通× 2管 35 cm× 2
31. 第 31 步 · 第 18 层：离地 211 cm 的接头和横管空间3通× 2管 35 cm× 1
32. 第 32 步 · 第 2 层：装板和布面板 40×40 cm× 1
33. 第 33 步 · 第 3 层：装板和布面板 40×40 cm× 7
34. 第 34 步 · 第 4 层：装板和布面板 40×40 cm× 1
35. 第 35 步 · 第 5 层：装板和布面板 40×40 cm× 5板 40×20 cm× 2
36. 第 36 步 · 第 8 层：装板和布面板 40×40 cm× 2
37. 第 37 步 · 第 9 层：装板和布面板 40×40 cm× 1
38. 第 38 步 · 第 13 层：装板和布面板 40×40 cm× 3
39. 第 39 步 · 第 17 层：装板和布面板 40×40 cm× 4
40. 第 40 步 · 第 18 层：装板和布面板 40×40 cm× 2

用哪个套装能搭

没有哪个原厂套装单独就够。
