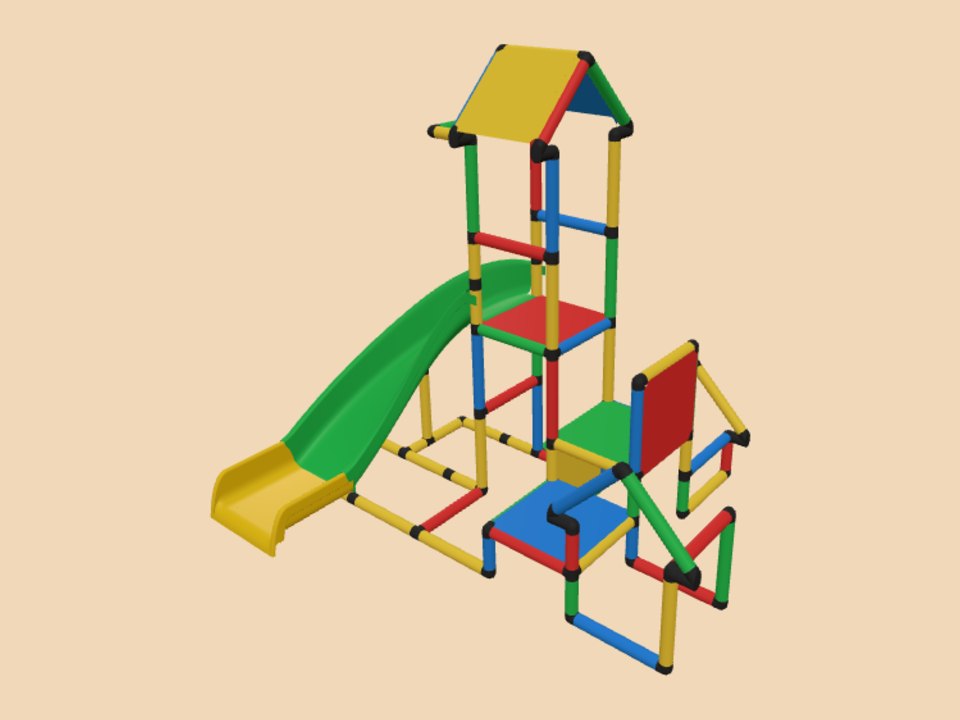

简易弯滑梯造型（带紧凑屋顶）

简易弯滑梯造型（带紧凑屋顶） 的零件清单

零件	编码	数量
空间4通	CS4	12
空间3通	CS3	10
平面3通	CF3	11
弯头	CS2	23
直通	CF2	6
45°斜角	C45	8
管 10 cm	T10	1
管 15 cm	T15	23
管 20 cm	T20	1
管 25 cm	T25	3
管 35 cm	T35	57
板 40×40 cm	PA4	7
弯滑梯		1
滑梯末端		1
合计		164

分步手册：26 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间4通× 1空间3通× 2平面3通× 3弯头× 13直通× 4管 10 cm× 1管 15 cm× 4管 20 cm× 1管 25 cm× 3管 35 cm× 11
2. 第 2 步 · 立管：通到第 2 层管 15 cm× 8管 35 cm× 5
3. 第 3 步 · 第 2 层：离地 20 cm 的接头和横管空间4通× 3空间3通× 3平面3通× 2管 35 cm× 6
4. 第 4 步 · 立管：通到第 3 层管 15 cm× 5
5. 第 5 步 · 第 3 层：离地 23 cm 的接头和横管45°斜角× 2
6. 第 6 步 · 立管：通到第 4 层管 35 cm× 2
7. 第 7 步 · 第 4 层：离地 40 cm 的接头和横管空间4通× 4空间3通× 1平面3通× 2弯头× 2管 35 cm× 6
8. 第 8 步 · 立管：通到第 5 层管 35 cm× 6
9. 第 9 步 · 第 5 层：离地 43 cm 的接头和横管45°斜角× 2
10. 第 10 步 · 立管：通到第 6 层管 35 cm× 2
11. 第 11 步 · 第 6 层：离地 51 cm 的接头和横管弯头× 1
12. 第 12 步 · 第 7 层：离地 71 cm 的接头和横管弯头× 1
13. 第 13 步 · 第 8 层：离地 80 cm 的接头和横管空间4通× 4弯头× 2管 35 cm× 5弯滑梯× 1滑梯末端× 1
14. 第 14 步 · 立管：通到第 9 层管 15 cm× 2管 35 cm× 2
15. 第 15 步 · 第 9 层：离地 100 cm 的接头和横管直通× 2
16. 第 16 步 · 立管：通到第 10 层管 15 cm× 2
17. 第 17 步 · 第 10 层：离地 120 cm 的接头和横管平面3通× 4管 35 cm× 2
18. 第 18 步 · 立管：通到第 11 层管 35 cm× 4
19. 第 19 步 · 第 11 层：离地 160 cm 的接头和横管空间3通× 2弯头× 4管 15 cm× 2管 35 cm× 1
20. 第 20 步 · 第 12 层：离地 163 cm 的接头和横管45°斜角× 4
21. 第 21 步 · 立管：通到第 13 层管 35 cm× 4
22. 第 22 步 · 第 13 层：离地 191 cm 的接头和横管空间3通× 2管 35 cm× 1
23. 第 23 步 · 第 2 层：装板和布面板 40×40 cm× 1
24. 第 24 步 · 第 4 层：装板和布面板 40×40 cm× 2
25. 第 25 步 · 第 8 层：装板和布面板 40×40 cm× 2
26. 第 26 步 · 第 13 层：装板和布面板 40×40 cm× 2

用哪个套装能搭

没有哪个原厂套装单独就够。
