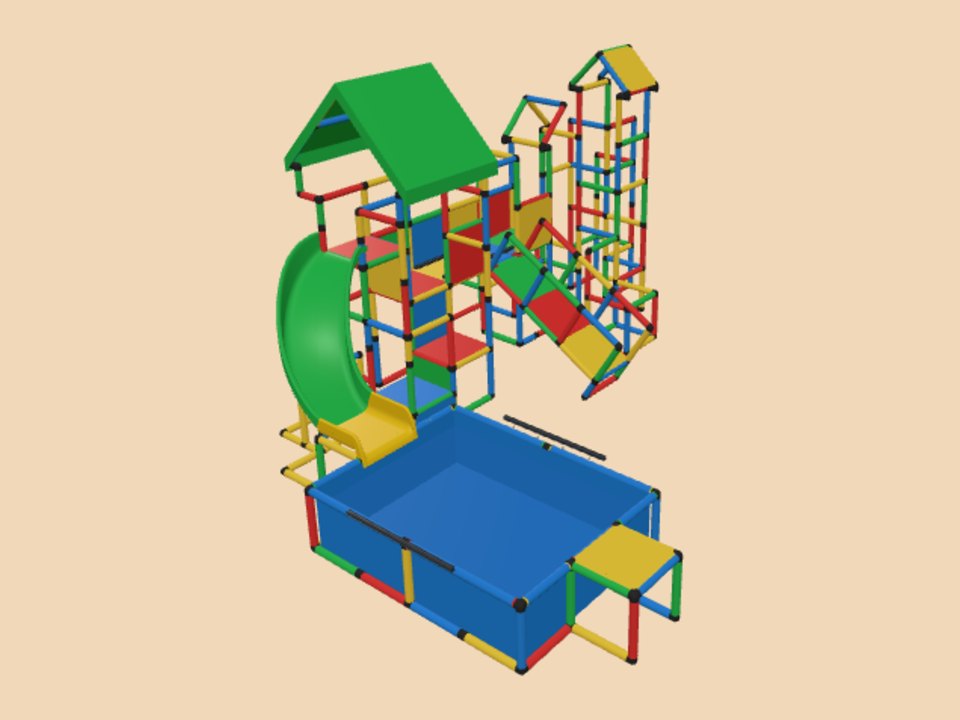

杰作攀爬塔坡道独立桥大号游戏塔弯滑梯水池

杰作攀爬塔坡道独立桥大号游戏塔弯滑梯水池 的零件清单

零件	编码	数量
空间5通	CS5	8
空间4通	CS4	43
平面4通	CF4	5
空间3通	CS3	59
平面3通	CF3	40
弯头	CS2	39
直通	CF2	24
45°斜角	C45	11
管 10 cm	T10	1
管 15 cm	T15	32
管 20 cm	T20	1
管 25 cm	T25	3
管 35 cm	T35	287
管 75 cm	T75	4
板 40×40 cm	PA4	20
板 40×20 cm	PA2	2
加固杆 80 cm	RV8	7
双管连接	CDT	2
泳池衬 L	11670	1
顶棚		1
弯滑梯		1
滑梯末端		1
合计		592

分步手册：52 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间3通× 26平面3通× 7弯头× 15直通× 9管 10 cm× 1管 15 cm× 10管 20 cm× 1管 25 cm× 3管 35 cm× 36
2. 第 2 步 · 立管：通到第 2 层管 15 cm× 6管 35 cm× 39
3. 第 3 步 · 第 2 层：离地 1 cm 的接头和横管弯头× 2管 35 cm× 1
4. 第 4 步 · 立管：通到第 3 层管 15 cm× 2
5. 第 5 步 · 第 3 层：离地 18 cm 的接头和横管空间4通× 2管 35 cm× 1
6. 第 6 步 · 立管：通到第 4 层管 35 cm× 4
7. 第 7 步 · 第 4 层：离地 20 cm 的接头和横管空间4通× 4弯头× 2管 35 cm× 5
8. 第 8 步 · 立管：通到第 5 层管 15 cm× 2管 35 cm× 2
9. 第 9 步 · 第 5 层：离地 39 cm 的接头和横管空间4通× 2管 35 cm× 1
10. 第 10 步 · 立管：通到第 6 层管 35 cm× 4
11. 第 11 步 · 第 6 层：离地 40 cm 的接头和横管空间5通× 2空间4通× 15空间3通× 12平面3通× 6直通× 6管 35 cm× 32管 75 cm× 4加固杆 80 cm× 4泳池衬 L× 1
12. 第 12 步 · 立管：通到第 7 层管 35 cm× 23
13. 第 13 步 · 第 7 层：离地 52 cm 的接头和横管弯头× 2
14. 第 14 步 · 立管：通到第 8 层管 35 cm× 2
15. 第 15 步 · 第 8 层：离地 59 cm 的接头和横管空间4通× 2管 35 cm× 1
16. 第 16 步 · 立管：通到第 9 层管 35 cm× 4
17. 第 17 步 · 第 9 层：离地 60 cm 的接头和横管直通× 2
18. 第 18 步 · 立管：通到第 10 层管 15 cm× 2
19. 第 19 步 · 第 10 层：离地 73 cm 的接头和横管平面3通× 2
20. 第 20 步 · 立管：通到第 11 层管 35 cm× 2
21. 第 21 步 · 第 11 层：离地 80 cm 的接头和横管空间5通× 5空间4通× 8平面4通× 2空间3通× 2平面3通× 3弯头× 4直通× 4管 35 cm× 23加固杆 80 cm× 3
22. 第 22 步 · 立管：通到第 12 层管 35 cm× 24
23. 第 23 步 · 第 12 层：离地 94 cm 的接头和横管平面3通× 2
24. 第 24 步 · 立管：通到第 13 层管 35 cm× 2
25. 第 25 步 · 第 14 层：离地 114 cm 的接头和横管弯头× 2
26. 第 26 步 · 第 15 层：离地 120 cm 的接头和横管空间5通× 1空间4通× 8平面4通× 3平面3通× 8弯头× 1直通× 1管 35 cm× 17弯滑梯× 1滑梯末端× 1
27. 第 27 步 · 立管：通到第 16 层管 15 cm× 2管 35 cm× 19
28. 第 28 步 · 第 16 层：离地 140 cm 的接头和横管直通× 2
29. 第 29 步 · 立管：通到第 17 层管 15 cm× 2
30. 第 30 步 · 第 17 层：离地 160 cm 的接头和横管空间4通× 1空间3通× 10平面3通× 6弯头× 6管 15 cm× 2管 35 cm× 14
31. 第 31 步 · 立管：通到第 18 层管 15 cm× 4管 35 cm× 4
32. 第 32 步 · 第 18 层：离地 163 cm 的接头和横管45°斜角× 3
33. 第 33 步 · 立管：通到第 19 层管 35 cm× 3
34. 第 34 步 · 第 19 层：离地 180 cm 的接头和横管弯头× 4
35. 第 35 步 · 第 20 层：离地 183 cm 的接头和横管45°斜角× 4
36. 第 36 步 · 立管：通到第 21 层管 35 cm× 4
37. 第 37 步 · 第 21 层：离地 191 cm 的接头和横管空间3通× 1弯头× 1管 35 cm× 1
38. 第 38 步 · 第 22 层：离地 200 cm 的接头和横管空间3通× 4管 35 cm× 2
39. 第 39 步 · 第 23 层：离地 203 cm 的接头和横管45°斜角× 4
40. 第 40 步 · 立管：通到第 24 层管 35 cm× 4
41. 第 41 步 · 第 24 层：离地 212 cm 的接头和横管平面3通× 6管 35 cm× 4
42. 第 42 步 · 立管：通到第 25 层管 35 cm× 6
43. 第 43 步 · 第 25 层：离地 231 cm 的接头和横管空间3通× 2管 35 cm× 1
44. 第 44 步 · 第 26 层：离地 241 cm 的接头和横管空间4通× 1空间3通× 2管 35 cm× 2顶棚× 1
45. 第 45 步 · 第 4 层：装板和布面板 40×40 cm× 1板 40×20 cm× 1
46. 第 46 步 · 第 5 层：装板和布面板 40×40 cm× 1
47. 第 47 步 · 第 6 层：装板和布面板 40×40 cm× 2板 40×20 cm× 1
48. 第 48 步 · 第 8 层：装板和布面板 40×40 cm× 1
49. 第 49 步 · 第 11 层：装板和布面板 40×40 cm× 6
50. 第 50 步 · 第 15 层：装板和布面板 40×40 cm× 8
51. 第 51 步 · 第 25 层：装板和布面板 40×40 cm× 1
52. 第 52 步 · 收尾：装上剩下的连接件和加固杆双管连接× 2

用哪个套装能搭

没有哪个原厂套装单独就够。
