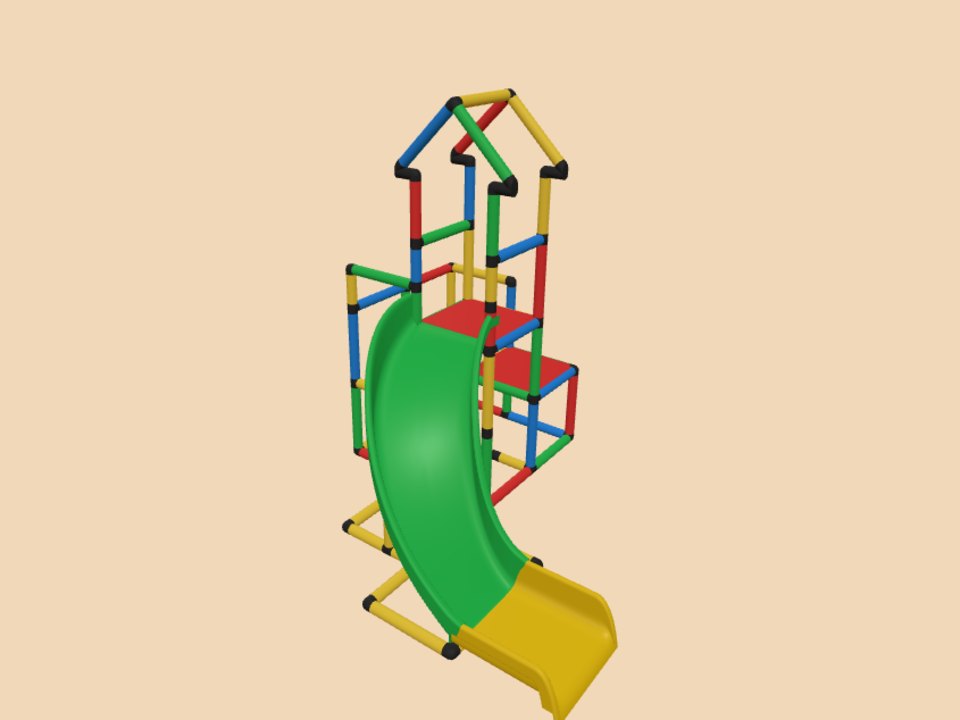

小号弯滑梯造型（适合入门套件）

小号弯滑梯造型（适合入门套件） 的零件清单

零件	编码	数量
空间4通	CS4	8
空间3通	CS3	12
平面3通	CF3	17
弯头	CS2	11
直通	CF2	5
45°斜角	C45	4
管 10 cm	T10	1
管 15 cm	T15	14
管 20 cm	T20	1
管 25 cm	T25	7
管 35 cm	T35	53
板 40×40 cm	PA4	2
弯滑梯		1
滑梯末端		1
合计		137

分步手册：16 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间4通× 1空间3通× 6平面3通× 6弯头× 5直通× 3管 10 cm× 1管 15 cm× 7管 20 cm× 1管 25 cm× 3管 35 cm× 10
2. 第 2 步 · 立管：通到第 2 层管 35 cm× 12
3. 第 3 步 · 第 2 层：离地 40 cm 的接头和横管空间4通× 3空间3通× 3平面3通× 4直通× 1管 15 cm× 2管 35 cm× 6
4. 第 4 步 · 立管：通到第 3 层管 35 cm× 8
5. 第 5 步 · 第 4 层：离地 80 cm 的接头和横管空间4通× 4空间3通× 1平面3通× 2弯头× 1管 35 cm× 7弯滑梯× 1滑梯末端× 1
6. 第 6 步 · 立管：通到第 5 层管 15 cm× 3管 35 cm× 2
7. 第 7 步 · 第 5 层：离地 100 cm 的接头和横管平面3通× 1弯头× 1直通× 1管 35 cm× 1
8. 第 8 步 · 立管：通到第 6 层管 15 cm× 2
9. 第 9 步 · 第 6 层：离地 120 cm 的接头和横管平面3通× 4管 35 cm× 2
10. 第 10 步 · 立管：通到第 7 层管 25 cm× 4
11. 第 11 步 · 第 7 层：离地 150 cm 的接头和横管弯头× 4
12. 第 12 步 · 第 8 层：离地 153 cm 的接头和横管45°斜角× 4
13. 第 13 步 · 立管：通到第 9 层管 35 cm× 4
14. 第 14 步 · 第 9 层：离地 181 cm 的接头和横管空间3通× 2管 35 cm× 1
15. 第 15 步 · 第 2 层：装板和布面板 40×40 cm× 1
16. 第 16 步 · 第 4 层：装板和布面板 40×40 cm× 1

用哪个套装能搭

没有哪个原厂套装单独就够。

再加 8 个以内的零件就能搭：

• Ultimate：差 7 个，管 10 cm× 1管 20 cm× 1管 25 cm× 3弯滑梯× 1滑梯末端× 1
