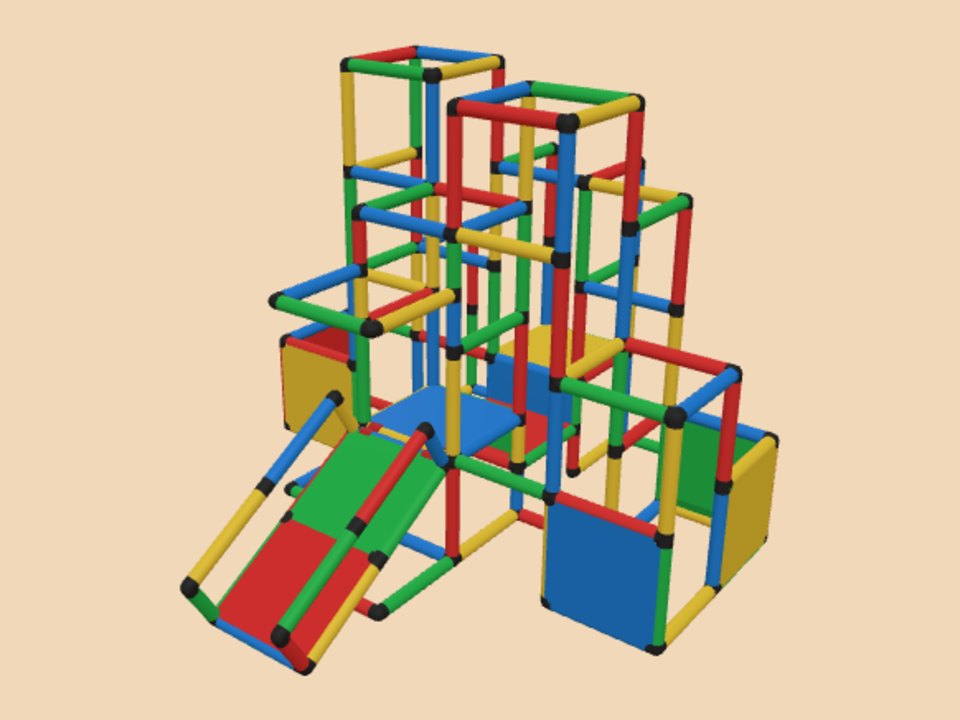

带坡道的巨型金字塔

带坡道的巨型金字塔 的零件清单

零件	编码	数量
空间5通	CS5	6
空间4通	CS4	22
平面4通	CF4	2
空间3通	CS3	30
平面3通	CF3	18
弯头	CS2	17
直通	CF2	4
管 15 cm	T15	16
管 35 cm	T35	140
板 40×40 cm	PA4	10
板 40×20 cm	PA2	2
双管连接	CDT	2
合计		269

分步手册：21 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间5通× 1空间4通× 2空间3通× 13平面3通× 1弯头× 8管 35 cm× 24
2. 第 2 步 · 立管：通到第 2 层管 15 cm× 6管 35 cm× 17
3. 第 3 步 · 第 2 层：离地 17 cm 的接头和横管弯头× 2
4. 第 4 步 · 立管：通到第 3 层管 35 cm× 2
5. 第 5 步 · 第 3 层：离地 20 cm 的接头和横管空间4通× 4平面3通× 2管 35 cm× 5
6. 第 6 步 · 立管：通到第 4 层管 15 cm× 4管 35 cm× 2
7. 第 7 步 · 第 4 层：离地 37 cm 的接头和横管直通× 2
8. 第 8 步 · 立管：通到第 5 层管 35 cm× 2
9. 第 9 步 · 第 5 层：离地 40 cm 的接头和横管空间5通× 2空间4通× 7平面4通× 2空间3通× 5平面3通× 4直通× 1管 35 cm× 18
10. 第 10 步 · 立管：通到第 6 层管 15 cm× 2管 35 cm× 16
11. 第 11 步 · 第 6 层：离地 57 cm 的接头和横管弯头× 2
12. 第 12 步 · 第 7 层：离地 80 cm 的接头和横管空间5通× 1空间4通× 5空间3通× 2平面3通× 6弯头× 1直通× 1管 35 cm× 12
13. 第 13 步 · 立管：通到第 8 层管 15 cm× 2管 35 cm× 11
14. 第 14 步 · 第 8 层：离地 100 cm 的接头和横管平面3通× 2弯头× 2管 35 cm× 3
15. 第 15 步 · 立管：通到第 9 层管 15 cm× 2
16. 第 16 步 · 第 9 层：离地 120 cm 的接头和横管空间5通× 2空间4通× 4空间3通× 2平面3通× 3弯头× 2管 35 cm× 12
17. 第 17 步 · 立管：通到第 10 层管 35 cm× 8
18. 第 18 步 · 第 10 层：离地 160 cm 的接头和横管空间3通× 8管 35 cm× 8
19. 第 19 步 · 第 3 层：装板和布面板 40×40 cm× 2
20. 第 20 步 · 第 5 层：装板和布面板 40×40 cm× 8板 40×20 cm× 2
21. 第 21 步 · 收尾：装上剩下的连接件和加固杆双管连接× 2

用哪个套装能搭

没有哪个原厂套装单独就够。
