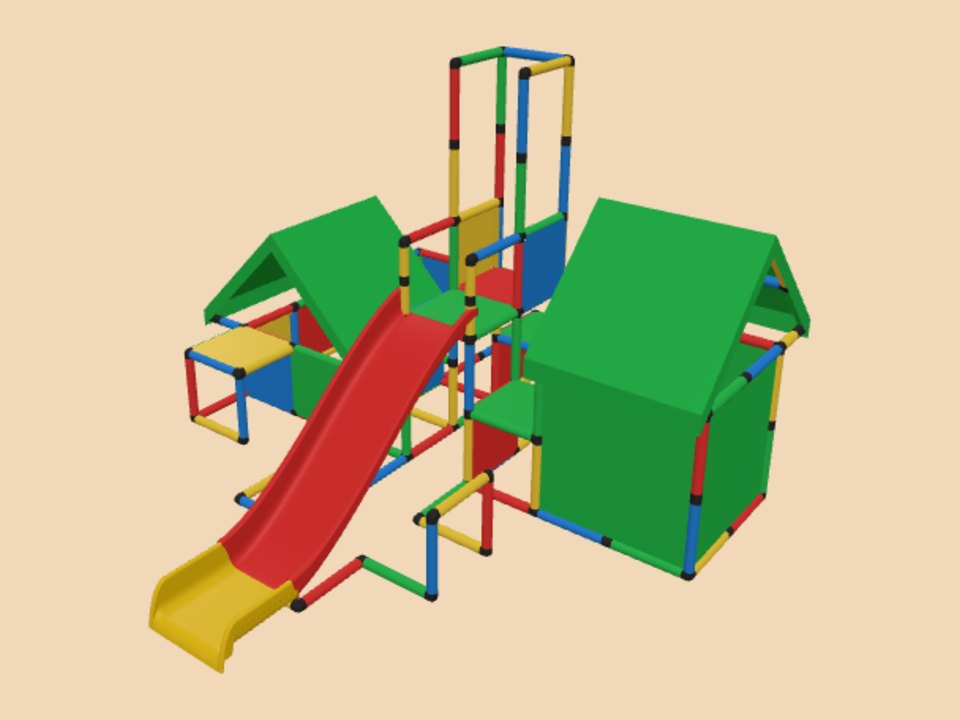

宝宝小屋平房塔组合滑梯

宝宝小屋平房塔组合滑梯 的零件清单

零件	编码	数量
空间5通	CS5	4
空间4通	CS4	28
平面4通	CF4	2
空间3通	CS3	16
平面3通	CF3	20
弯头	CS2	22
直通	CF2	27
45°斜角	C45	8
管 15 cm	T15	8
管 35 cm	T35	165
板 40×40 cm	PA4	16
顶棚		2
滑梯末端		1
经典滑梯		1
普通布片		4
合计		324

分步手册：26 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间4通× 10空间3通× 5平面3通× 6弯头× 14直通× 5管 35 cm× 42
2. 第 2 步 · 立管：通到第 2 层管 35 cm× 27
3. 第 3 步 · 第 2 层：离地 40 cm 的接头和横管空间5通× 2空间4通× 10空间3通× 5平面3通× 3弯头× 4直通× 7管 15 cm× 2管 35 cm× 25
4. 第 4 步 · 立管：通到第 3 层管 35 cm× 11
5. 第 5 步 · 第 3 层：离地 43 cm 的接头和横管45°斜角× 4
6. 第 6 步 · 立管：通到第 4 层管 35 cm× 4
7. 第 7 步 · 第 4 层：离地 72 cm 的接头和横管平面3通× 3直通× 2管 35 cm× 2
8. 第 8 步 · 立管：通到第 5 层管 35 cm× 5
9. 第 9 步 · 第 5 层：离地 80 cm 的接头和横管空间5通× 2空间4通× 8平面3通× 1直通× 5管 15 cm× 2管 35 cm× 15滑梯末端× 1经典滑梯× 1
10. 第 10 步 · 立管：通到第 6 层管 15 cm× 2管 35 cm× 4
11. 第 11 步 · 第 6 层：离地 83 cm 的接头和横管45°斜角× 4
12. 第 12 步 · 立管：通到第 7 层管 35 cm× 4
13. 第 13 步 · 第 7 层：离地 100 cm 的接头和横管直通× 2
14. 第 14 步 · 立管：通到第 8 层管 15 cm× 2
15. 第 15 步 · 第 8 层：离地 101 cm 的接头和横管空间3通× 2平面3通× 1管 35 cm× 2顶棚× 1
16. 第 16 步 · 第 9 层：离地 112 cm 的接头和横管平面3通× 3直通× 2管 35 cm× 2
17. 第 17 步 · 立管：通到第 10 层管 35 cm× 5
18. 第 18 步 · 第 10 层：离地 120 cm 的接头和横管平面4通× 2平面3通× 2弯头× 2管 35 cm× 4
19. 第 19 步 · 立管：通到第 11 层管 35 cm× 4
20. 第 20 步 · 第 11 层：离地 141 cm 的接头和横管空间3通× 2平面3通× 1管 35 cm× 2顶棚× 1
21. 第 21 步 · 第 12 层：离地 160 cm 的接头和横管直通× 4
22. 第 22 步 · 立管：通到第 13 层管 35 cm× 4
23. 第 23 步 · 第 13 层：离地 200 cm 的接头和横管空间3通× 2弯头× 2管 35 cm× 3
24. 第 24 步 · 第 2 层：装板和布面板 40×40 cm× 12普通布片× 1
25. 第 25 步 · 第 5 层：装板和布面板 40×40 cm× 2普通布片× 3
26. 第 26 步 · 第 10 层：装板和布面板 40×40 cm× 2

用哪个套装能搭

没有哪个原厂套装单独就够。
