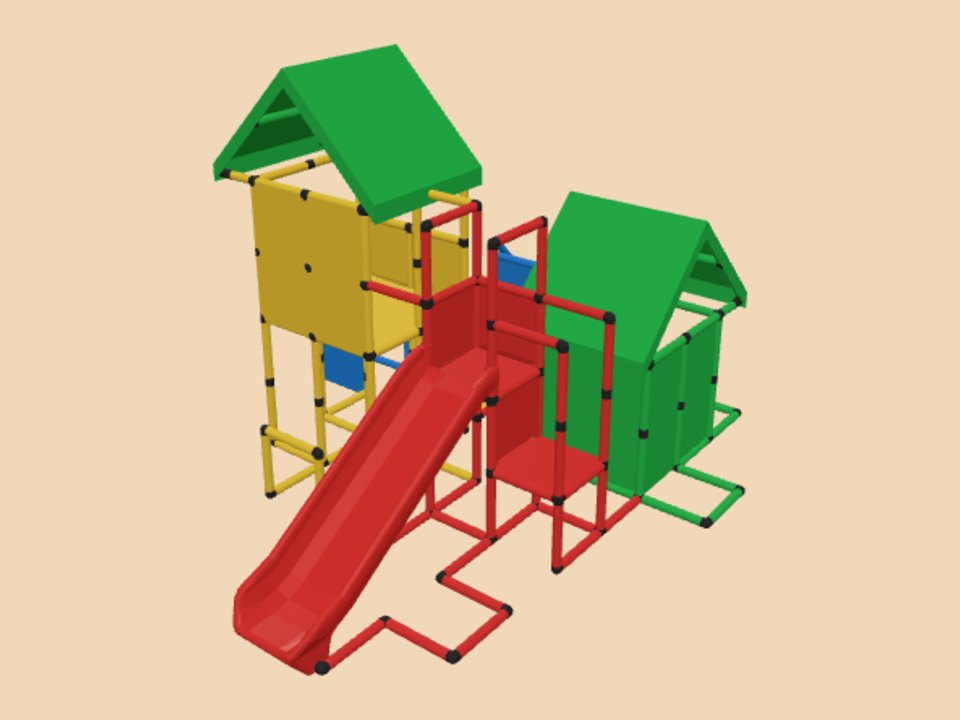

豪华顶层屋空心攀爬塔游戏塔一体滑梯

豪华顶层屋空心攀爬塔游戏塔一体滑梯 的零件清单

零件	编码	数量
空间5通	CS5	6
空间4通	CS4	42
平面4通	CF4	3
空间3通	CS3	24
平面3通	CF3	30
弯头	CS2	28
直通	CF2	30
45°斜角	C45	12
管 15 cm	T15	4
管 35 cm	T35	241
板 40×40 cm	PA4	24
顶棚		2
一体滑梯		1
普通布片		6
合计		453

分步手册：30 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间4通× 9空间3通× 15平面3通× 4弯头× 15直通× 6管 35 cm× 51
2. 第 2 步 · 立管：通到第 2 层管 35 cm× 33
3. 第 3 步 · 第 2 层：离地 3 cm 的接头和横管45°斜角× 2
4. 第 4 步 · 立管：通到第 3 层管 35 cm× 2
5. 第 5 步 · 第 3 层：离地 31 cm 的接头和横管平面3通× 2管 35 cm× 1
6. 第 6 步 · 立管：通到第 4 层管 35 cm× 2
7. 第 7 步 · 第 4 层：离地 40 cm 的接头和横管空间4通× 14空间3通× 2弯头× 2直通× 15管 35 cm× 17
8. 第 8 步 · 立管：通到第 5 层管 35 cm× 29
9. 第 9 步 · 第 5 层：离地 60 cm 的接头和横管平面3通× 2管 35 cm× 1
10. 第 10 步 · 立管：通到第 6 层管 35 cm× 2
11. 第 11 步 · 第 6 层：离地 80 cm 的接头和横管空间5通× 6空间4通× 12空间3通× 1平面3通× 4弯头× 4直通× 5管 15 cm× 2管 35 cm× 29
12. 第 12 步 · 立管：通到第 7 层管 35 cm× 14
13. 第 13 步 · 第 7 层：离地 83 cm 的接头和横管45°斜角× 4一体滑梯× 1
14. 第 14 步 · 立管：通到第 8 层管 35 cm× 4
15. 第 15 步 · 第 8 层：离地 88 cm 的接头和横管45°斜角× 2
16. 第 16 步 · 第 9 层：离地 112 cm 的接头和横管平面3通× 6管 35 cm× 4
17. 第 17 步 · 立管：通到第 10 层管 35 cm× 6
18. 第 18 步 · 第 10 层：离地 120 cm 的接头和横管空间4通× 4平面4通× 3平面3通× 4弯头× 2直通× 1管 35 cm× 11
19. 第 19 步 · 立管：通到第 11 层管 35 cm× 10
20. 第 20 步 · 第 11 层：离地 141 cm 的接头和横管空间4通× 1空间3通× 2管 35 cm× 2顶棚× 1
21. 第 21 步 · 第 12 层：离地 160 cm 的接头和横管空间4通× 1空间3通× 2平面3通× 2弯头× 5直通× 3管 15 cm× 2管 35 cm× 7
22. 第 22 步 · 第 13 层：离地 163 cm 的接头和横管45°斜角× 4
23. 第 23 步 · 立管：通到第 14 层管 35 cm× 4
24. 第 24 步 · 第 14 层：离地 192 cm 的接头和横管平面3通× 6管 35 cm× 4
25. 第 25 步 · 立管：通到第 15 层管 35 cm× 6
26. 第 26 步 · 第 15 层：离地 221 cm 的接头和横管空间4通× 1空间3通× 2管 35 cm× 2顶棚× 1
27. 第 27 步 · 第 4 层：装板和布面板 40×40 cm× 5普通布片× 1
28. 第 28 步 · 第 6 层：装板和布面板 40×40 cm× 9普通布片× 5
29. 第 29 步 · 第 10 层：装板和布面板 40×40 cm× 8
30. 第 30 步 · 第 12 层：装板和布面板 40×40 cm× 2

用哪个套装能搭

没有哪个原厂套装单独就够。
