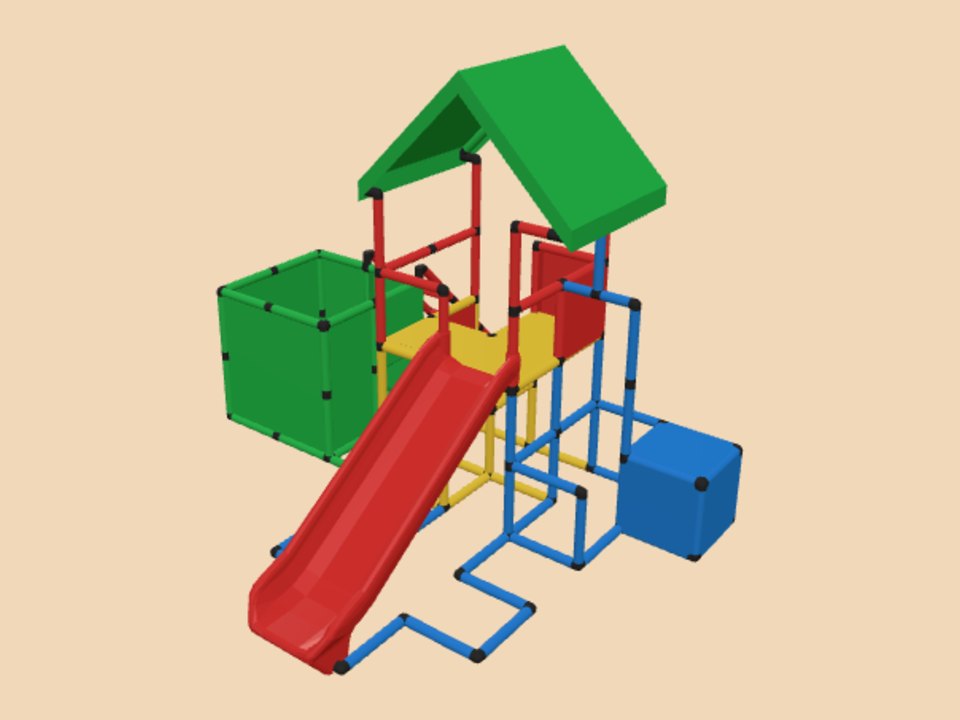

方块箱藏匿处大号塔一体滑梯

方块箱藏匿处大号塔一体滑梯 的零件清单

零件	编码	数量
空间5通	CS5	4
空间4通	CS4	28
平面4通	CF4	2
空间3通	CS3	16
平面3通	CF3	20
弯头	CS2	17
直通	CF2	16
45°斜角	C45	8
管 15 cm	T15	4
管 35 cm	T35	154
板 40×40 cm	PA4	16
顶棚		1
一体滑梯		1
普通布片		4
合计		291

分步手册：24 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间5通× 1空间4通× 8空间3通× 8平面3通× 8弯头× 9直通× 2管 35 cm× 43
2. 第 2 步 · 立管：通到第 2 层管 35 cm× 21
3. 第 3 步 · 第 2 层：离地 3 cm 的接头和横管45°斜角× 2
4. 第 4 步 · 立管：通到第 3 层管 35 cm× 2
5. 第 5 步 · 第 3 层：离地 31 cm 的接头和横管平面3通× 2管 35 cm× 1
6. 第 6 步 · 立管：通到第 4 层管 35 cm× 2
7. 第 7 步 · 第 4 层：离地 40 cm 的接头和横管空间4通× 11平面4通× 1空间3通× 3弯头× 1直通× 5管 35 cm× 16
8. 第 8 步 · 立管：通到第 5 层管 35 cm× 16
9. 第 9 步 · 第 5 层：离地 60 cm 的接头和横管平面3通× 2管 35 cm× 1
10. 第 10 步 · 立管：通到第 6 层管 35 cm× 2
11. 第 11 步 · 第 6 层：离地 80 cm 的接头和横管空间5通× 3空间4通× 6平面4通× 1空间3通× 3平面3通× 2直通× 3管 35 cm× 19
12. 第 12 步 · 立管：通到第 7 层管 35 cm× 8
13. 第 13 步 · 第 7 层：离地 88 cm 的接头和横管45°斜角× 2一体滑梯× 1
14. 第 14 步 · 第 8 层：离地 120 cm 的接头和横管空间4通× 3平面3通× 3弯头× 3直通× 1管 15 cm× 2管 35 cm× 6
15. 第 15 步 · 立管：通到第 9 层管 35 cm× 5
16. 第 16 步 · 第 9 层：离地 160 cm 的接头和横管平面3通× 3弯头× 4管 15 cm× 2管 35 cm× 2
17. 第 17 步 · 第 10 层：离地 163 cm 的接头和横管45°斜角× 4
18. 第 18 步 · 立管：通到第 11 层管 35 cm× 4
19. 第 19 步 · 第 11 层：离地 192 cm 的接头和横管直通× 4
20. 第 20 步 · 立管：通到第 12 层管 35 cm× 4
21. 第 21 步 · 第 12 层：离地 221 cm 的接头和横管空间3通× 2直通× 1管 35 cm× 2顶棚× 1
22. 第 22 步 · 第 4 层：装板和布面板 40×40 cm× 8
23. 第 23 步 · 第 6 层：装板和布面板 40×40 cm× 6普通布片× 4
24. 第 24 步 · 第 8 层：装板和布面板 40×40 cm× 2

用哪个套装能搭

没有哪个原厂套装单独就够。
