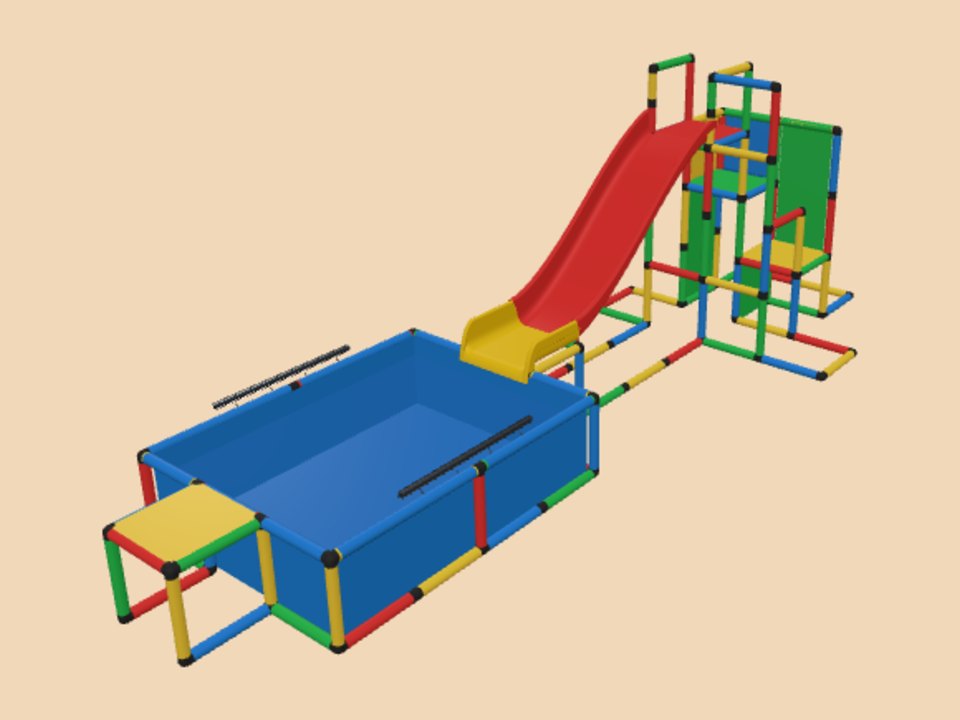

水滑梯攀爬塔（带组合滑梯和L 号水池）

水滑梯攀爬塔（带组合滑梯和L 号水池） 的零件清单

零件	编码	数量
空间5通	CS5	2
空间4通	CS4	14
平面4通	CF4	1
空间3通	CS3	22
平面3通	CF3	14
弯头	CS2	16
直通	CF2	16
管 15 cm	T15	4
管 35 cm	T35	113
管 75 cm	T75	4
板 40×40 cm	PA4	7
加固杆 80 cm	RV8	4
泳池衬 L	11670	1
滑梯末端		1
经典滑梯		1
普通布片		2
合计		222

分步手册：14 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间3通× 12平面3通× 7弯头× 10直通× 9管 35 cm× 36
2. 第 2 步 · 立管：通到第 2 层管 35 cm× 23
3. 第 3 步 · 第 2 层：离地 40 cm 的接头和横管空间4通× 8平面4通× 1空间3通× 8平面3通× 4直通× 2管 35 cm× 18管 75 cm× 4加固杆 80 cm× 4泳池衬 L× 1
4. 第 4 步 · 立管：通到第 3 层管 35 cm× 9
5. 第 5 步 · 第 3 层：离地 80 cm 的接头和横管空间4通× 4平面3通× 1弯头× 1直通× 3管 35 cm× 5
6. 第 6 步 · 立管：通到第 4 层管 35 cm× 8
7. 第 7 步 · 第 4 层：离地 120 cm 的接头和横管空间5通× 2空间4通× 2空间3通× 1平面3通× 2弯头× 1管 35 cm× 8滑梯末端× 1经典滑梯× 1
8. 第 8 步 · 立管：通到第 5 层管 15 cm× 2管 35 cm× 3
9. 第 9 步 · 第 5 层：离地 140 cm 的接头和横管直通× 2
10. 第 10 步 · 立管：通到第 6 层管 15 cm× 2
11. 第 11 步 · 第 6 层：离地 160 cm 的接头和横管空间3通× 1弯头× 4管 35 cm× 3
12. 第 12 步 · 第 2 层：装板和布面板 40×40 cm× 3
13. 第 13 步 · 第 3 层：装板和布面板 40×40 cm× 1普通布片× 1
14. 第 14 步 · 第 4 层：装板和布面板 40×40 cm× 3普通布片× 1

用哪个套装能搭

没有哪个原厂套装单独就够。
