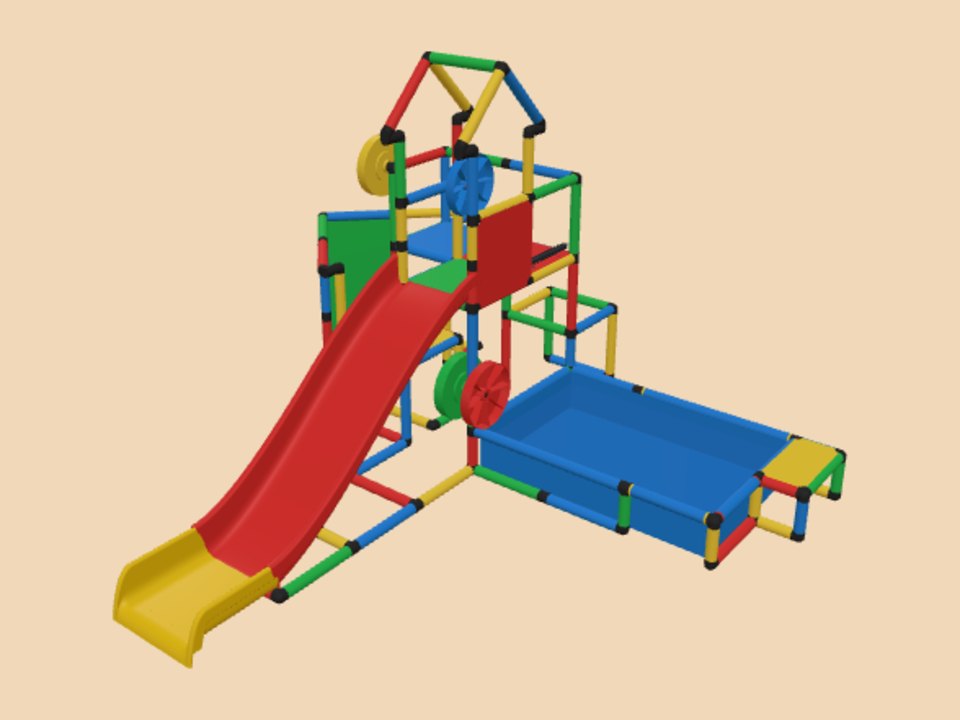

夏日梦幻海盗船（带宝宝水池和组合滑梯）

夏日梦幻海盗船（带宝宝水池和组合滑梯） 的零件清单

零件	编码	数量
空间5通	CS5	2
空间4通	CS4	16
平面4通	CF4	2
空间3通	CS3	19
平面3通	CF3	13
弯头	CS2	19
直通	CF2	10
45°斜角	C45	8
管 15 cm	T15	25
管 25 cm	T25	4
管 35 cm	T35	84
管 75 cm	T75	3
板 40×40 cm	PA4	5
板 40×20 cm	PA2	1
加固杆 80 cm	RV8	1
泳池衬 S	10960	1
滑梯末端		1
经典滑梯		1
方向锁		4
普通布片		2
多向轮		4
轮轴承	CBR	4
合计		229

分步手册：20 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间3通× 8平面3通× 7弯头× 13直通× 345°斜角× 2管 15 cm× 7管 35 cm× 22
2. 第 2 步 · 立管：通到第 2 层管 15 cm× 9管 35 cm× 10
3. 第 3 步 · 第 2 层：离地 20 cm 的接头和横管空间4通× 4空间3通× 3平面3通× 2管 15 cm× 2管 35 cm× 5管 75 cm× 3泳池衬 S× 1
4. 第 4 步 · 立管：通到第 3 层管 15 cm× 2
5. 第 5 步 · 第 3 层：离地 40 cm 的接头和横管空间4通× 5平面4通× 1空间3通× 3直通× 3管 35 cm× 8方向锁× 2多向轮× 2轮轴承× 2
6. 第 6 步 · 立管：通到第 4 层管 35 cm× 9
7. 第 7 步 · 第 4 层：离地 80 cm 的接头和横管空间5通× 2空间4通× 6平面3通× 2弯头× 2直通× 145°斜角× 2管 15 cm× 1管 35 cm× 14加固杆 80 cm× 1滑梯末端× 1经典滑梯× 1
8. 第 8 步 · 立管：通到第 5 层管 15 cm× 2管 35 cm× 5
9. 第 9 步 · 第 5 层：离地 100 cm 的接头和横管直通× 2
10. 第 10 步 · 立管：通到第 6 层管 15 cm× 2
11. 第 11 步 · 第 6 层：离地 120 cm 的接头和横管空间4通× 1平面4通× 1空间3通× 3平面3通× 2直通× 1管 35 cm× 6方向锁× 2多向轮× 2轮轴承× 2
12. 第 12 步 · 立管：通到第 7 层管 25 cm× 4
13. 第 13 步 · 第 7 层：离地 150 cm 的接头和横管弯头× 4
14. 第 14 步 · 第 8 层：离地 153 cm 的接头和横管45°斜角× 4
15. 第 15 步 · 立管：通到第 9 层管 35 cm× 4
16. 第 16 步 · 第 9 层：离地 181 cm 的接头和横管空间3通× 2管 35 cm× 1
17. 第 17 步 · 第 2 层：装板和布面板 40×20 cm× 1
18. 第 18 步 · 第 3 层：装板和布面板 40×40 cm× 1
19. 第 19 步 · 第 4 层：装板和布面板 40×40 cm× 3普通布片× 2
20. 第 20 步 · 第 6 层：装板和布面板 40×40 cm× 1

用哪个套装能搭

没有哪个原厂套装单独就够。
