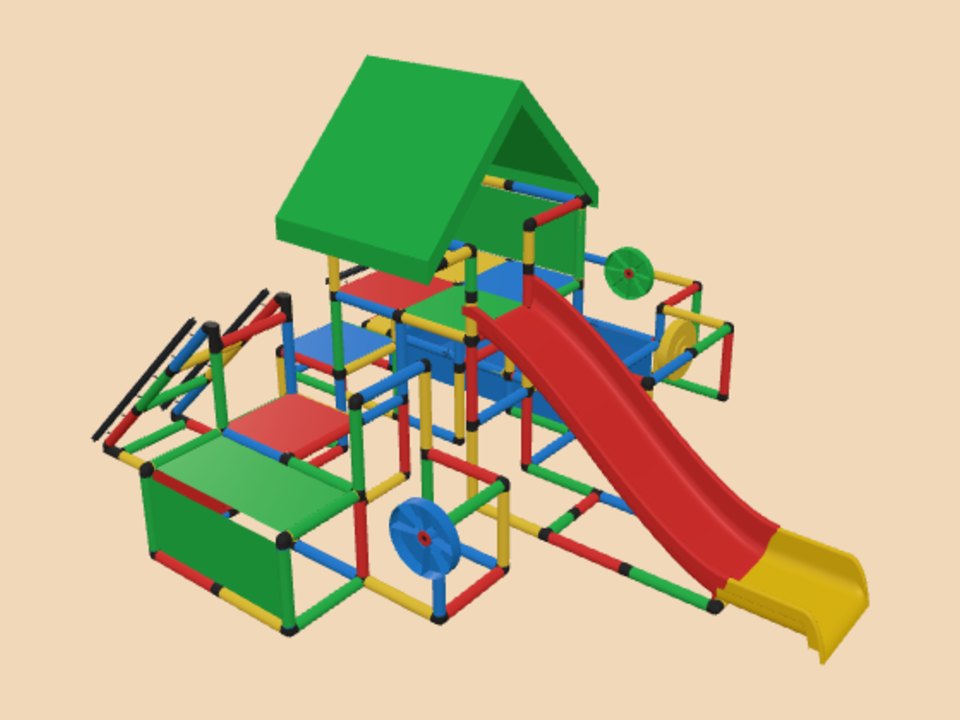

花园游戏器械（带攀爬屋宝宝水池沙坑和组合滑梯）

花园游戏器械（带攀爬屋宝宝水池沙坑和组合滑梯） 的零件清单

零件	编码	数量
空间5通	CS5	4
空间4通	CS4	23
平面4通	CF4	2
空间3通	CS3	25
平面3通	CF3	25
弯头	CS2	24
直通	CF2	15
45°斜角	C45	8
管 15 cm	T15	25
管 25 cm	T25	4
管 35 cm	T35	140
管 75 cm	T75	3
板 40×40 cm	PA4	8
板 40×20 cm	PA2	1
加固杆 80 cm	RV8	5
泳池衬 S	10960	1
顶棚		1
滑梯末端		1
经典滑梯		1
方向锁		4
普通布片		3
多向轮		4
轮轴承	CBR	4
合计		331

分步手册：28 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间4通× 5空间3通× 10平面3通× 9弯头× 17直通× 5管 15 cm× 5管 25 cm× 3管 35 cm× 36
2. 第 2 步 · 立管：通到第 2 层管 15 cm× 9管 35 cm× 22
3. 第 3 步 · 第 2 层：离地 3 cm 的接头和横管45°斜角× 2
4. 第 4 步 · 立管：通到第 3 层管 35 cm× 2加固杆 80 cm× 1
5. 第 5 步 · 第 3 层：离地 20 cm 的接头和横管空间4通× 4平面4通× 1空间3通× 3平面3通× 1直通× 3管 15 cm× 2管 35 cm× 11泳池衬 S× 1
6. 第 6 步 · 立管：通到第 4 层管 15 cm× 3
7. 第 7 步 · 第 4 层：离地 31 cm 的接头和横管平面3通× 2管 35 cm× 1
8. 第 8 步 · 立管：通到第 5 层管 35 cm× 2加固杆 80 cm× 1
9. 第 9 步 · 第 5 层：离地 40 cm 的接头和横管空间5通× 1空间4通× 7平面4通× 1空间3通× 7平面3通× 8弯头× 3管 25 cm× 1管 35 cm× 23方向锁× 3多向轮× 3轮轴承× 3
10. 第 10 步 · 立管：通到第 6 层管 35 cm× 12
11. 第 11 步 · 第 6 层：离地 60 cm 的接头和横管平面3通× 2管 35 cm× 1
12. 第 12 步 · 立管：通到第 7 层管 35 cm× 2加固杆 80 cm× 1
13. 第 13 步 · 第 7 层：离地 80 cm 的接头和横管空间5通× 3空间4通× 5空间3通× 1平面3通× 2弯头× 2管 35 cm× 14加固杆 80 cm× 1滑梯末端× 1经典滑梯× 1
14. 第 14 步 · 立管：通到第 8 层管 15 cm× 2管 35 cm× 4
15. 第 15 步 · 第 8 层：离地 88 cm 的接头和横管45°斜角× 2
16. 第 16 步 · 第 9 层：离地 100 cm 的接头和横管直通× 2
17. 第 17 步 · 立管：通到第 10 层管 15 cm× 2
18. 第 18 步 · 第 10 层：离地 120 cm 的接头和横管空间4通× 2空间3通× 2平面3通× 1弯头× 2直通× 3管 15 cm× 2管 35 cm× 6方向锁× 1多向轮× 1轮轴承× 1
19. 第 19 步 · 第 11 层：离地 123 cm 的接头和横管45°斜角× 4
20. 第 20 步 · 立管：通到第 12 层管 35 cm× 1管 75 cm× 3
21. 第 21 步 · 第 12 层：离地 152 cm 的接头和横管直通× 1
22. 第 22 步 · 立管：通到第 13 层管 35 cm× 1
23. 第 23 步 · 第 13 层：离地 181 cm 的接头和横管空间3通× 2直通× 1管 35 cm× 2顶棚× 1
24. 第 24 步 · 第 3 层：装板和布面板 40×20 cm× 1
25. 第 25 步 · 第 5 层：装板和布面板 40×40 cm× 3普通布片× 2
26. 第 26 步 · 第 7 层：装板和布面板 40×40 cm× 4
27. 第 27 步 · 第 10 层：装板和布面板 40×40 cm× 1普通布片× 1
28. 第 28 步 · 收尾：装上剩下的连接件和加固杆加固杆 80 cm× 1

用哪个套装能搭

没有哪个原厂套装单独就够。
