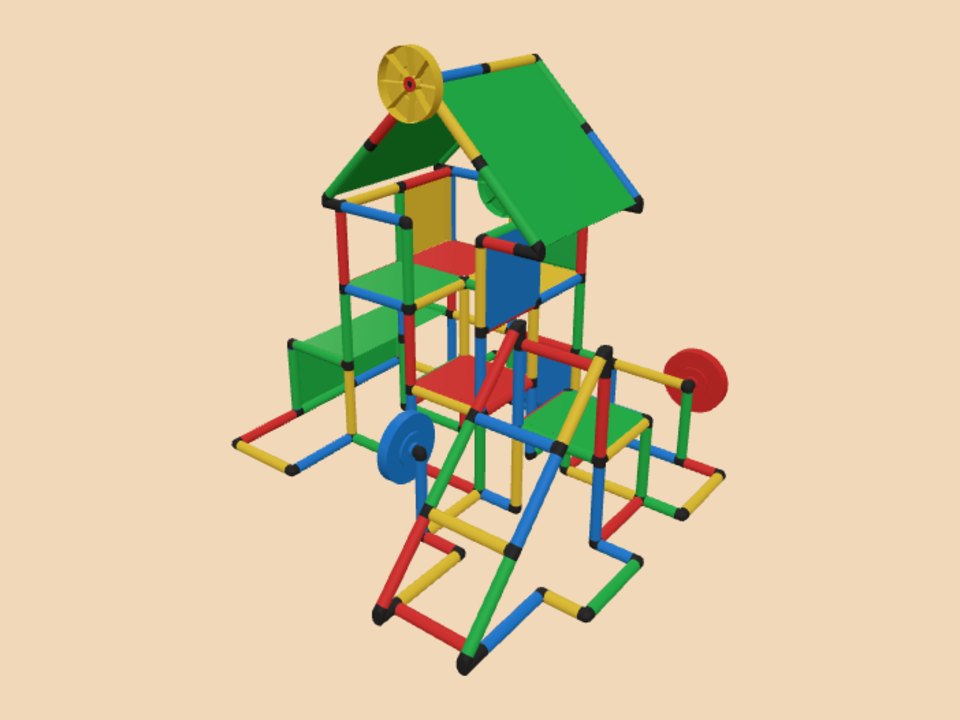

带攀爬梯的大号游戏塔

带攀爬梯的大号游戏塔 的零件清单

零件	编码	数量
空间5通	CS5	4
空间4通	CS4	20
平面4通	CF4	3
空间3通	CS3	12
平面3通	CF3	16
弯头	CS2	17
直通	CF2	9
45°斜角	C45	8
管 15 cm	T15	10
管 35 cm	T35	112
板 40×40 cm	PA4	9
方向锁		4
普通布片		4
多向轮		4
轮轴承	CBR	4
合计		236

分步手册：23 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间4通× 5空间3通× 7平面3通× 5弯头× 13直通× 1管 15 cm× 7管 35 cm× 25
2. 第 2 步 · 立管：通到第 2 层管 35 cm× 18
3. 第 3 步 · 第 2 层：离地 3 cm 的接头和横管45°斜角× 2
4. 第 4 步 · 立管：通到第 3 层管 35 cm× 2
5. 第 5 步 · 第 3 层：离地 31 cm 的接头和横管平面3通× 2管 35 cm× 1
6. 第 6 步 · 立管：通到第 4 层管 35 cm× 2
7. 第 7 步 · 第 4 层：离地 40 cm 的接头和横管空间4通× 6平面4通× 3空间3通× 3平面3通× 2弯头× 3直通× 1管 15 cm× 1管 35 cm× 13方向锁× 2多向轮× 2轮轴承× 2
8. 第 8 步 · 立管：通到第 5 层管 35 cm× 11
9. 第 9 步 · 第 5 层：离地 60 cm 的接头和横管平面3通× 2管 35 cm× 1
10. 第 10 步 · 立管：通到第 6 层管 35 cm× 2
11. 第 11 步 · 第 6 层：离地 80 cm 的接头和横管空间5通× 4空间4通× 4平面3通× 3管 35 cm× 12
12. 第 12 步 · 立管：通到第 7 层管 35 cm× 8
13. 第 13 步 · 第 7 层：离地 88 cm 的接头和横管45°斜角× 2
14. 第 14 步 · 第 8 层：离地 120 cm 的接头和横管空间4通× 4空间3通× 1平面3通× 2弯头× 1直通× 2管 15 cm× 2管 35 cm× 7方向锁× 1多向轮× 1轮轴承× 1
15. 第 15 步 · 第 9 层：离地 123 cm 的接头和横管45°斜角× 4
16. 第 16 步 · 立管：通到第 10 层管 35 cm× 4
17. 第 17 步 · 第 10 层：离地 152 cm 的接头和横管直通× 4
18. 第 18 步 · 立管：通到第 11 层管 35 cm× 4
19. 第 19 步 · 第 11 层：离地 181 cm 的接头和横管空间4通× 1空间3通× 1直通× 1管 35 cm× 2方向锁× 1多向轮× 1轮轴承× 1
20. 第 20 步 · 第 4 层：装板和布面板 40×40 cm× 3普通布片× 2
21. 第 21 步 · 第 6 层：装板和布面板 40×40 cm× 3
22. 第 22 步 · 第 8 层：装板和布面板 40×40 cm× 3
23. 第 23 步 · 第 11 层：装板和布面普通布片× 2

用哪个套装能搭

没有哪个原厂套装单独就够。
