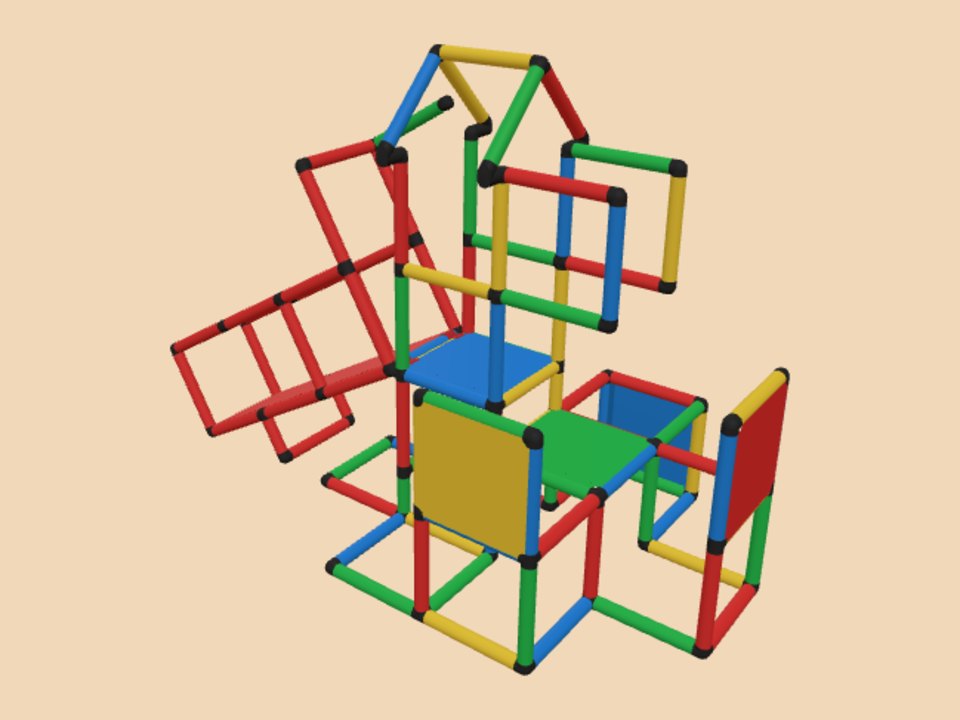

创意滑梯坡道塔

创意滑梯坡道塔 的零件清单

零件	编码	数量
空间5通	CS5	3
空间4通	CS4	14
平面4通	CF4	2
空间3通	CS3	20
平面3通	CF3	10
弯头	CS2	18
直通	CF2	2
45°斜角	C45	4
管 15 cm	T15	6
管 35 cm	T35	99
板 40×40 cm	PA4	8
双管连接	CDT	2
合计		188

分步手册：36 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间3通× 2管 35 cm× 1
2. 第 2 步 · 立管：通到第 2 层管 35 cm× 4
3. 第 3 步 · 第 2 层：离地 1 cm 的接头和横管空间4通× 2空间3通× 9平面3通× 1弯头× 3管 35 cm× 16
4. 第 4 步 · 立管：通到第 3 层管 15 cm× 2管 35 cm× 10
5. 第 5 步 · 第 3 层：离地 3 cm 的接头和横管弯头× 2管 35 cm× 1
6. 第 6 步 · 立管：通到第 4 层管 15 cm× 2
7. 第 7 步 · 第 4 层：离地 20 cm 的接头和横管空间4通× 2管 35 cm× 1
8. 第 8 步 · 立管：通到第 5 层管 35 cm× 2
9. 第 9 步 · 第 5 层：离地 21 cm 的接头和横管平面3通× 2管 35 cm× 1
10. 第 10 步 · 立管：通到第 6 层管 35 cm× 2
11. 第 11 步 · 第 6 层：离地 34 cm 的接头和横管弯头× 2
12. 第 12 步 · 立管：通到第 7 层管 35 cm× 2
13. 第 13 步 · 第 7 层：离地 41 cm 的接头和横管空间5通× 3空间4通× 6空间3通× 2平面3通× 1管 35 cm× 13
14. 第 14 步 · 立管：通到第 8 层管 15 cm× 2管 35 cm× 8
15. 第 15 步 · 第 8 层：离地 55 cm 的接头和横管直通× 2
16. 第 16 步 · 立管：通到第 9 层管 35 cm× 2
17. 第 17 步 · 第 9 层：离地 61 cm 的接头和横管空间4通× 4空间3通× 2管 35 cm× 5
18. 第 18 步 · 立管：通到第 10 层管 35 cm× 6
19. 第 19 步 · 第 10 层：离地 75 cm 的接头和横管平面3通× 2
20. 第 20 步 · 立管：通到第 11 层管 35 cm× 2
21. 第 21 步 · 第 11 层：离地 81 cm 的接头和横管弯头× 4管 35 cm× 2
22. 第 22 步 · 第 12 层：离地 96 cm 的接头和横管平面3通× 2
23. 第 23 步 · 立管：通到第 13 层管 35 cm× 2
24. 第 24 步 · 第 13 层：离地 101 cm 的接头和横管平面4通× 2平面3通× 2弯头× 2管 35 cm× 4
25. 第 25 步 · 立管：通到第 14 层管 35 cm× 6
26. 第 26 步 · 第 14 层：离地 130 cm 的接头和横管空间3通× 1弯头× 1管 35 cm× 1
27. 第 27 步 · 立管：通到第 15 层管 35 cm× 1
28. 第 28 步 · 第 15 层：离地 141 cm 的接头和横管空间3通× 2弯头× 4管 35 cm× 2
29. 第 29 步 · 第 16 层：离地 144 cm 的接头和横管45°斜角× 4
30. 第 30 步 · 立管：通到第 17 层管 35 cm× 4
31. 第 31 步 · 第 18 层：离地 172 cm 的接头和横管空间3通× 2管 35 cm× 1
32. 第 32 步 · 第 4 层：装板和布面板 40×40 cm× 1
33. 第 33 步 · 第 7 层：装板和布面板 40×40 cm× 3
34. 第 34 步 · 第 9 层：装板和布面板 40×40 cm× 2
35. 第 35 步 · 第 11 层：装板和布面板 40×40 cm× 2
36. 第 36 步 · 收尾：装上剩下的连接件和加固杆双管连接× 2

用哪个套装能搭

没有哪个原厂套装单独就够。

再加 8 个以内的零件就能搭：

• Ultimate：差 1 个，弯头× 1
