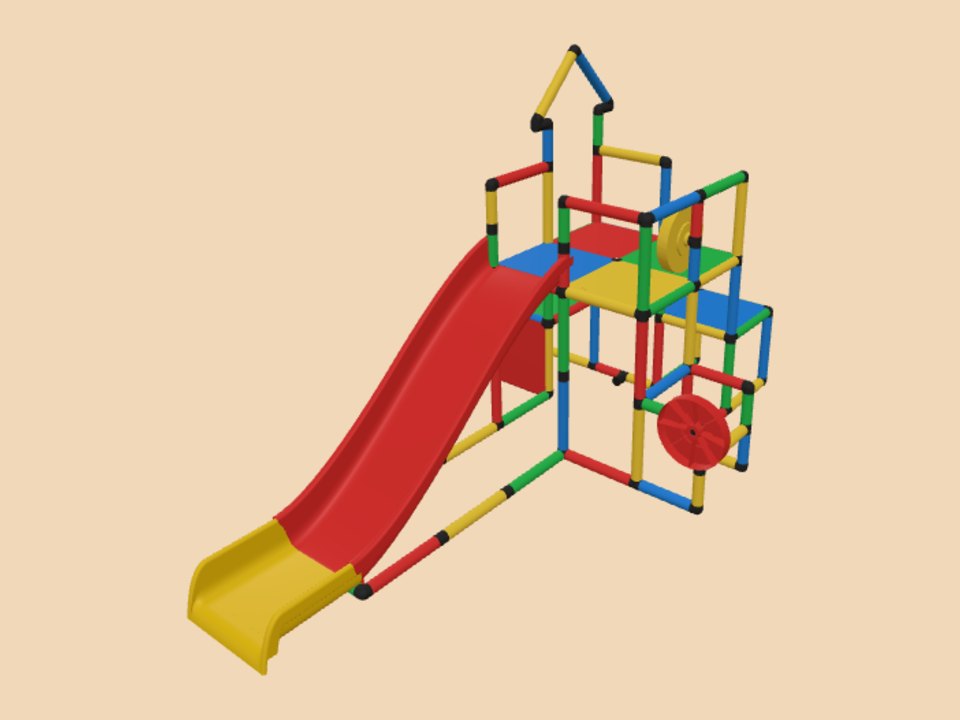

富想象攀爬平台（适合组合滑梯）

富想象攀爬平台（适合组合滑梯） 的零件清单

零件	编码	数量
空间5通	CS5	4
空间4通	CS4	10
平面4通	CF4	1
空间3通	CS3	12
平面3通	CF3	11
弯头	CS2	14
直通	CF2	10
45°斜角	C45	2
管 15 cm	T15	18
管 25 cm	T25	4
管 35 cm	T35	67
板 40×40 cm	PA4	8
滑梯末端		1
经典滑梯		1
方向锁		2
多向轮		2
脚轮适配		1
轮轴承	CBR	2
合计		170

分步手册：18 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间3通× 6平面3通× 5弯头× 6直通× 6管 15 cm× 6管 25 cm× 2管 35 cm× 13脚轮适配× 1
2. 第 2 步 · 立管：通到第 2 层管 15 cm× 2管 35 cm× 12
3. 第 3 步 · 第 2 层：离地 20 cm 的接头和横管平面3通× 2管 35 cm× 1
4. 第 4 步 · 立管：通到第 3 层管 15 cm× 2
5. 第 5 步 · 第 3 层：离地 40 cm 的接头和横管空间4通× 6空间3通× 5弯头× 1直通× 2管 25 cm× 2管 35 cm× 9方向锁× 1多向轮× 1轮轴承× 1
6. 第 6 步 · 立管：通到第 4 层管 35 cm× 8
7. 第 7 步 · 第 4 层：离地 80 cm 的接头和横管空间5通× 4空间4通× 4平面4通× 1管 35 cm× 12滑梯末端× 1经典滑梯× 1
8. 第 8 步 · 立管：通到第 5 层管 15 cm× 3管 35 cm× 5
9. 第 9 步 · 第 5 层：离地 100 cm 的接头和横管平面3通× 1直通× 2方向锁× 1多向轮× 1轮轴承× 1
10. 第 10 步 · 立管：通到第 6 层管 15 cm× 3
11. 第 11 步 · 第 6 层：离地 120 cm 的接头和横管空间3通× 1平面3通× 3弯头× 4管 35 cm× 5
12. 第 12 步 · 立管：通到第 7 层管 15 cm× 2
13. 第 13 步 · 第 7 层：离地 140 cm 的接头和横管弯头× 2
14. 第 14 步 · 第 8 层：离地 143 cm 的接头和横管45°斜角× 2
15. 第 15 步 · 立管：通到第 9 层管 35 cm× 2
16. 第 16 步 · 第 9 层：离地 171 cm 的接头和横管弯头× 1
17. 第 17 步 · 第 3 层：装板和布面板 40×40 cm× 4
18. 第 18 步 · 第 4 层：装板和布面板 40×40 cm× 4

用哪个套装能搭

没有哪个原厂套装单独就够。
