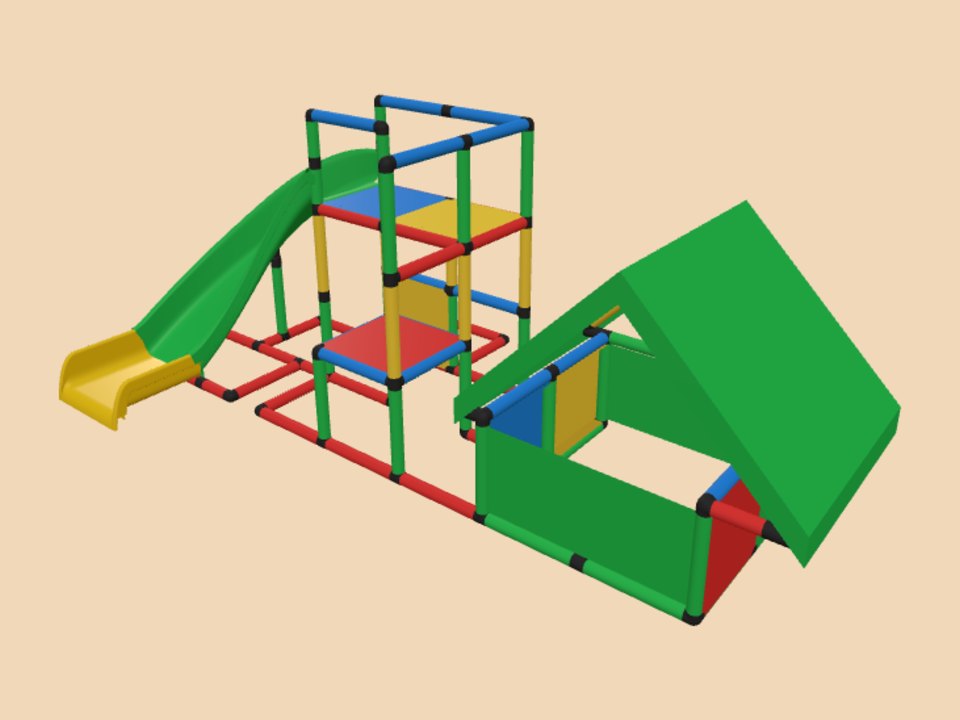

带弯滑梯的游戏景观

带弯滑梯的游戏景观 的零件清单

零件	编码	数量
空间5通	CS5	2
空间4通	CS4	14
平面4通	CF4	1
空间3通	CS3	8
平面3通	CF3	13
弯头	CS2	14
直通	CF2	15
45°斜角	C45	4
管 10 cm	T10	1
管 15 cm	T15	9
管 20 cm	T20	1
管 25 cm	T25	3
管 35 cm	T35	82
板 40×40 cm	PA4	8
顶棚		1
弯滑梯		1
滑梯末端		1
普通布片		2
合计		180

分步手册：16 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间4通× 5空间3通× 2平面3通× 7弯头× 10直通× 3管 10 cm× 1管 15 cm× 3管 20 cm× 1管 25 cm× 3管 35 cm× 21
2. 第 2 步 · 立管：通到第 2 层管 35 cm× 15
3. 第 3 步 · 第 2 层：离地 40 cm 的接头和横管空间4通× 5平面4通× 1空间3通× 3平面3通× 4直通× 4管 15 cm× 2管 35 cm× 12
4. 第 4 步 · 立管：通到第 3 层管 35 cm× 7
5. 第 5 步 · 第 3 层：离地 43 cm 的接头和横管45°斜角× 4
6. 第 6 步 · 立管：通到第 4 层管 35 cm× 4
7. 第 7 步 · 第 5 层：离地 72 cm 的接头和横管直通× 4
8. 第 8 步 · 立管：通到第 6 层管 35 cm× 4
9. 第 9 步 · 第 6 层：离地 80 cm 的接头和横管空间5通× 2空间4通× 4平面3通× 1管 35 cm× 8弯滑梯× 1滑梯末端× 1
10. 第 10 步 · 立管：通到第 7 层管 15 cm× 2管 35 cm× 4
11. 第 11 步 · 第 7 层：离地 100 cm 的接头和横管直通× 2
12. 第 12 步 · 立管：通到第 8 层管 15 cm× 2
13. 第 13 步 · 第 8 层：离地 101 cm 的接头和横管空间3通× 2直通× 1管 35 cm× 2顶棚× 1
14. 第 14 步 · 第 9 层：离地 120 cm 的接头和横管空间3通× 1平面3通× 1弯头× 4直通× 1管 35 cm× 5
15. 第 15 步 · 第 2 层：装板和布面板 40×40 cm× 6普通布片× 2
16. 第 16 步 · 第 6 层：装板和布面板 40×40 cm× 2

用哪个套装能搭

没有哪个原厂套装单独就够。
