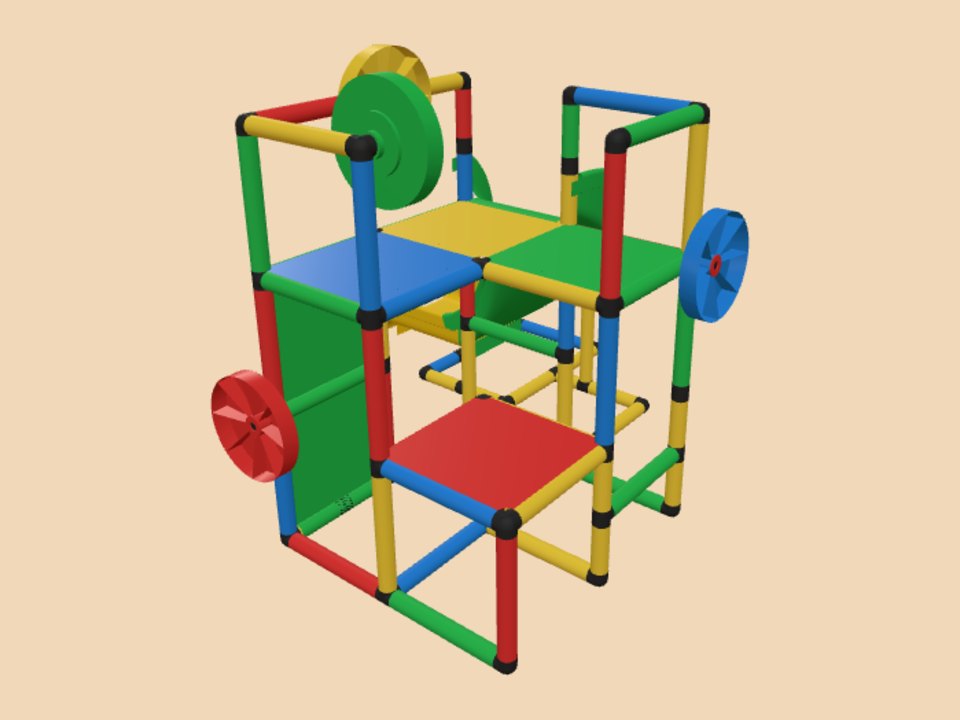

带弯滑梯的大号游戏塔

带弯滑梯的大号游戏塔 的零件清单

零件	编码	数量
空间5通	CS5	2
空间4通	CS4	10
平面4通	CF4	2
空间3通	CS3	6
平面3通	CF3	11
弯头	CS2	10
直通	CF2	7
管 10 cm	T10	1
管 15 cm	T15	15
管 20 cm	T20	1
管 25 cm	T25	3
管 35 cm	T35	50
板 40×40 cm	PA4	4
弯滑梯		1
滑梯末端		1
方向锁		4
普通布片		1
多向轮		4
轮轴承	CBR	4
合计		137

分步手册：13 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间4通× 3空间3通× 1平面3通× 5弯头× 7直通× 4管 10 cm× 1管 15 cm× 7管 20 cm× 1管 25 cm× 3管 35 cm× 9
2. 第 2 步 · 立管：通到第 2 层管 15 cm× 2管 35 cm× 8
3. 第 3 步 · 第 2 层：离地 20 cm 的接头和横管平面3通× 2管 35 cm× 1
4. 第 4 步 · 立管：通到第 3 层管 15 cm× 2
5. 第 5 步 · 第 3 层：离地 40 cm 的接头和横管空间4通× 2平面4通× 1空间3通× 2平面3通× 3直通× 1管 35 cm× 6方向锁× 1多向轮× 1轮轴承× 1
6. 第 6 步 · 立管：通到第 4 层管 35 cm× 7
7. 第 7 步 · 第 5 层：离地 80 cm 的接头和横管空间5通× 2空间4通× 5平面4通× 1管 35 cm× 10弯滑梯× 1滑梯末端× 1方向锁× 1多向轮× 1轮轴承× 1
8. 第 8 步 · 立管：通到第 6 层管 15 cm× 2管 35 cm× 4
9. 第 9 步 · 第 6 层：离地 100 cm 的接头和横管直通× 2
10. 第 10 步 · 立管：通到第 7 层管 15 cm× 2
11. 第 11 步 · 第 7 层：离地 120 cm 的接头和横管空间3通× 3平面3通× 1弯头× 3管 35 cm× 5方向锁× 2多向轮× 2轮轴承× 2
12. 第 12 步 · 第 3 层：装板和布面板 40×40 cm× 1
13. 第 13 步 · 第 5 层：装板和布面板 40×40 cm× 3普通布片× 1

用哪个套装能搭

没有哪个原厂套装单独就够。
