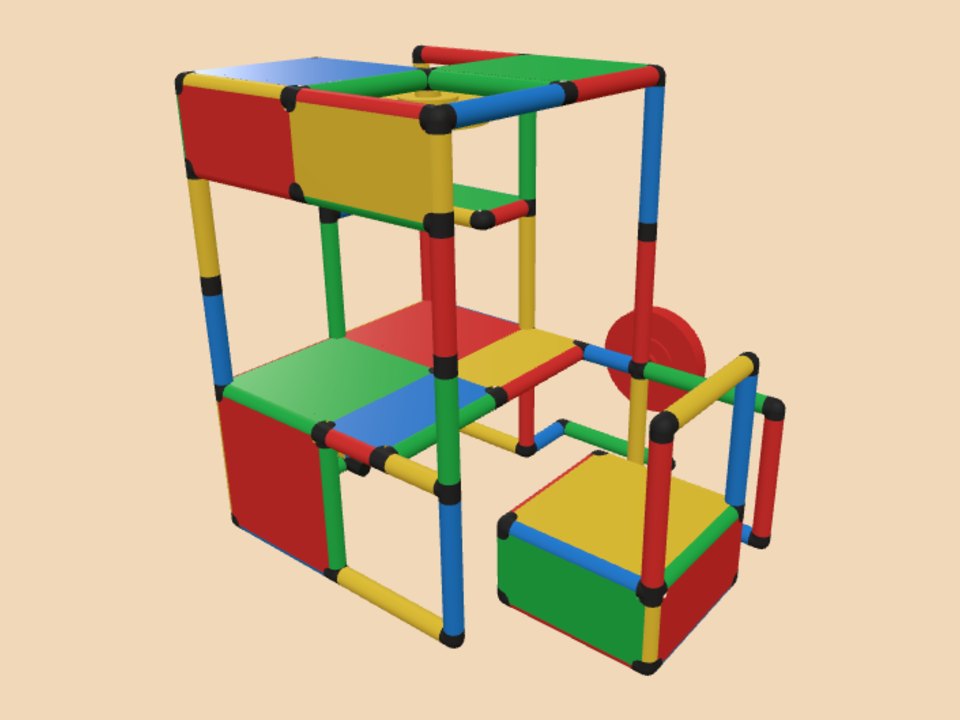

儿童绘画桌子架子屋顶造型

儿童绘画桌子架子屋顶造型 的零件清单

零件	编码	数量
空间5通	CS5	4
空间4通	CS4	10
平面4通	CF4	1
空间3通	CS3	12
平面3通	CF3	11
弯头	CS2	11
直通	CF2	3
管 15 cm	T15	17
管 25 cm	T25	4
管 35 cm	T35	58
板 40×40 cm	PA4	8
板 40×20 cm	PA2	8
方向锁		2
多向轮		2
脚轮适配		1
轮轴承	CBR	2
合计		154

分步手册：18 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间4通× 1空间3通× 6平面3通× 1弯头× 6管 15 cm× 2管 35 cm× 10脚轮适配× 1
2. 第 2 步 · 立管：通到第 2 层管 15 cm× 4管 35 cm× 8
3. 第 3 步 · 第 2 层：离地 20 cm 的接头和横管空间4通× 2空间3通× 2管 35 cm× 4
4. 第 4 步 · 立管：通到第 3 层管 35 cm× 2
5. 第 5 步 · 第 3 层：离地 40 cm 的接头和横管空间5通× 3空间4通× 3平面4通× 1平面3通× 4弯头× 1管 15 cm× 5管 35 cm× 10方向锁× 1多向轮× 1轮轴承× 1
6. 第 6 步 · 立管：通到第 4 层管 25 cm× 2管 35 cm× 4
7. 第 7 步 · 第 4 层：离地 60 cm 的接头和横管弯头× 2管 35 cm× 1
8. 第 8 步 · 第 5 层：离地 70 cm 的接头和横管直通× 2
9. 第 9 步 · 立管：通到第 6 层管 25 cm× 2
10. 第 10 步 · 第 6 层：离地 80 cm 的接头和横管空间4通× 2平面3通× 2弯头× 1直通× 1管 15 cm× 3管 35 cm× 2
11. 第 11 步 · 立管：通到第 7 层管 35 cm× 4
12. 第 12 步 · 第 7 层：离地 100 cm 的接头和横管平面3通× 3管 35 cm× 2
13. 第 13 步 · 立管：通到第 8 层管 15 cm× 3
14. 第 14 步 · 第 8 层：离地 120 cm 的接头和横管空间5通× 1空间4通× 2空间3通× 4平面3通× 1弯头× 1管 35 cm× 11方向锁× 1多向轮× 1轮轴承× 1
15. 第 15 步 · 第 2 层：装板和布面板 40×40 cm× 1板 40×20 cm× 3
16. 第 16 步 · 第 3 层：装板和布面板 40×40 cm× 5板 40×20 cm× 2
17. 第 17 步 · 第 6 层：装板和布面板 40×20 cm× 1
18. 第 18 步 · 第 8 层：装板和布面板 40×40 cm× 2板 40×20 cm× 2

用哪个套装能搭

只用下面任何一个套装就够，一个零件都不用加：

Evolution 进化

再加 8 个以内的零件就能搭：

• Ultimate：差 7 个，方向锁× 2多向轮× 2脚轮适配× 1轮轴承× 2
