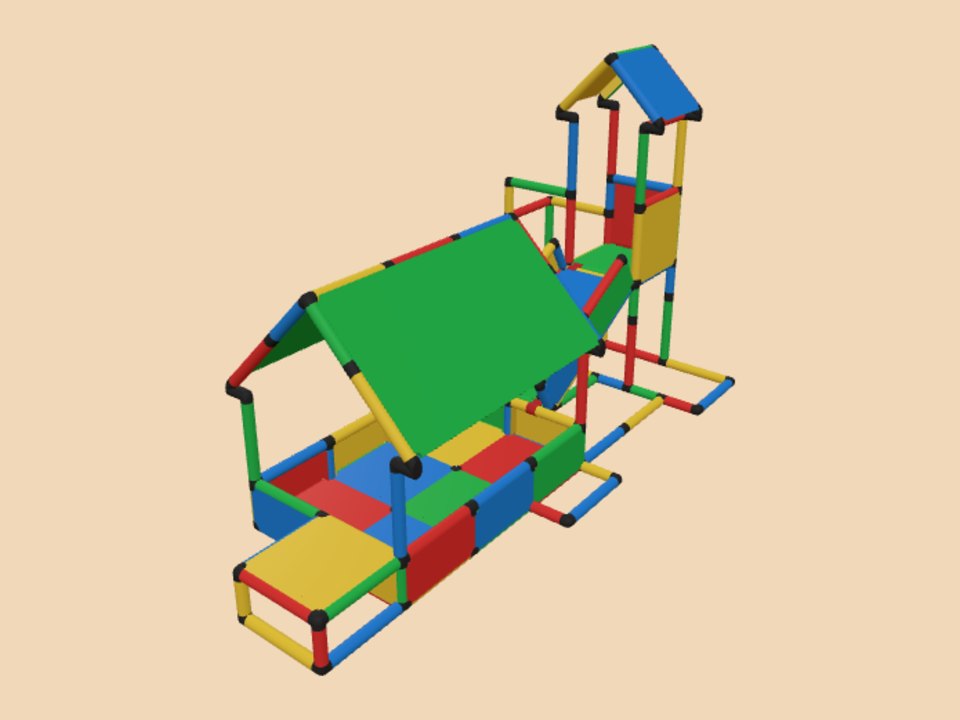

带宝宝滑梯的宝宝球池笼

带宝宝滑梯的宝宝球池笼 的零件清单

零件	编码	数量
空间5通	CS5	4
空间4通	CS4	23
平面4通	CF4	2
空间3通	CS3	20
平面3通	CF3	18
弯头	CS2	17
直通	CF2	10
45°斜角	C45	8
管 15 cm	T15	37
管 25 cm	T25	4
管 35 cm	T35	103
板 70×120 cm	P7C	2
板 40×40 cm	PA4	16
板 40×20 cm	PA2	14
加固杆 80 cm	RV8	2
双管连接	CDT	4
合计		284

分步手册：36 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间5通× 3空间4通× 6平面4通× 2空间3通× 5平面3通× 6弯头× 6直通× 2管 15 cm× 6管 35 cm× 32
2. 第 2 步 · 立管：通到第 2 层管 15 cm× 16管 35 cm× 4
3. 第 3 步 · 第 2 层：离地 20 cm 的接头和横管空间5通× 1空间4通× 6空间3通× 6平面3通× 5管 35 cm× 18
4. 第 4 步 · 立管：通到第 3 层管 15 cm× 4管 35 cm× 6加固杆 80 cm× 1
5. 第 5 步 · 第 3 层：离地 37 cm 的接头和横管弯头× 2
6. 第 6 步 · 立管：通到第 4 层管 35 cm× 2
7. 第 7 步 · 第 4 层：离地 40 cm 的接头和横管空间4通× 6直通× 2管 35 cm× 5
8. 第 8 步 · 立管：通到第 5 层管 15 cm× 6管 35 cm× 4加固杆 80 cm× 1
9. 第 9 步 · 第 5 层：离地 57 cm 的接头和横管平面3通× 2
10. 第 10 步 · 立管：通到第 6 层管 35 cm× 2
11. 第 11 步 · 第 6 层：离地 60 cm 的接头和横管空间4通× 4空间3通× 2弯头× 4管 35 cm× 5
12. 第 12 步 · 立管：通到第 7 层管 15 cm× 3管 35 cm× 3
13. 第 13 步 · 第 7 层：离地 63 cm 的接头和横管45°斜角× 4
14. 第 14 步 · 立管：通到第 8 层管 35 cm× 4
15. 第 15 步 · 第 8 层：离地 77 cm 的接头和横管弯头× 2
16. 第 16 步 · 第 9 层：离地 80 cm 的接头和横管空间3通× 1平面3通× 2管 35 cm× 2
17. 第 17 步 · 立管：通到第 10 层管 15 cm× 2
18. 第 18 步 · 第 10 层：离地 90 cm 的接头和横管直通× 4
19. 第 19 步 · 立管：通到第 11 层管 25 cm× 4
20. 第 20 步 · 第 11 层：离地 100 cm 的接头和横管空间4通× 1平面3通× 3弯头× 1管 35 cm× 3
21. 第 21 步 · 立管：通到第 12 层管 35 cm× 4
22. 第 22 步 · 第 12 层：离地 111 cm 的接头和横管空间3通× 2直通× 2管 35 cm× 3
23. 第 23 步 · 第 13 层：离地 140 cm 的接头和横管空间3通× 2弯头× 2管 35 cm× 1
24. 第 24 步 · 第 14 层：离地 143 cm 的接头和横管45°斜角× 4
25. 第 25 步 · 立管：通到第 15 层管 35 cm× 4
26. 第 26 步 · 第 15 层：离地 171 cm 的接头和横管空间3通× 2管 35 cm× 1
27. 第 27 步 · 第 1 层：装板和布面板 40×40 cm× 6
28. 第 28 步 · 第 2 层：装板和布面板 40×40 cm× 2板 40×20 cm× 10
29. 第 29 步 · 第 4 层：装板和布面板 40×40 cm× 2
30. 第 30 步 · 第 5 层：装板和布面板 40×20 cm× 2
31. 第 31 步 · 第 6 层：装板和布面板 40×40 cm× 2
32. 第 32 步 · 第 8 层：装板和布面板 40×20 cm× 2
33. 第 33 步 · 第 11 层：装板和布面板 40×40 cm× 2
34. 第 34 步 · 第 12 层：装板和布面板 70×120 cm× 2
35. 第 35 步 · 第 15 层：装板和布面板 40×40 cm× 2
36. 第 36 步 · 收尾：装上剩下的连接件和加固杆双管连接× 4

用哪个套装能搭

没有哪个原厂套装单独就够。

再加 8 个以内的零件就能搭：

• Ultimate：差 2 个，板 70×120 cm× 2
