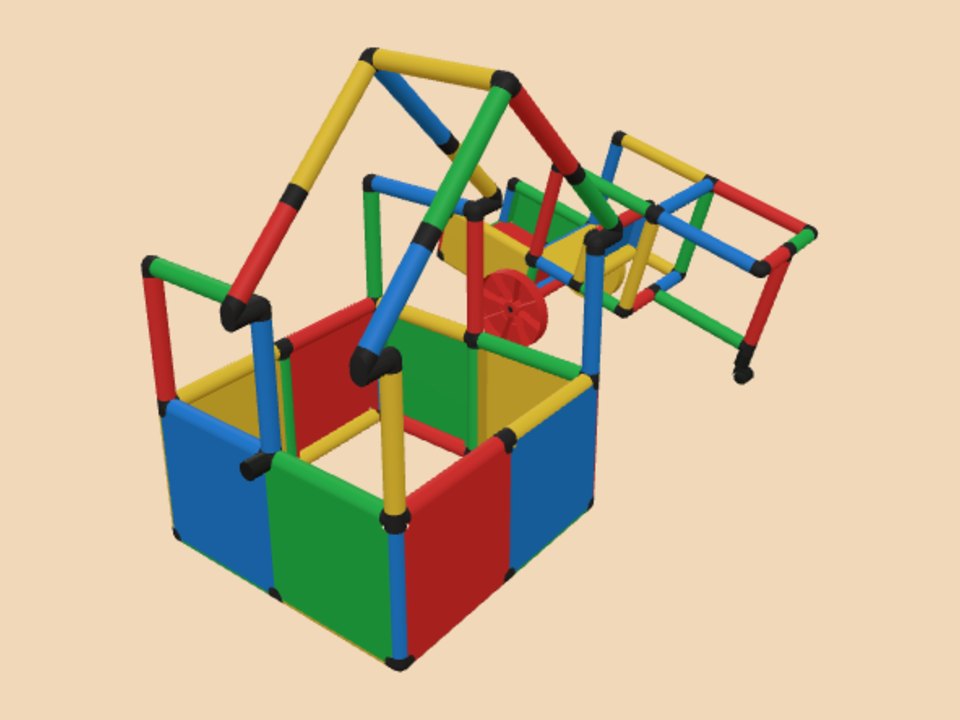

周末小屋竞速人力车

周末小屋竞速人力车 的零件清单

零件	编码	数量
空间5通	CS5	3
空间4通	CS4	10
平面4通	CF4	1
空间3通	CS3	12
平面3通	CF3	10
弯头	CS2	13
直通	CF2	4
45°斜角	C45	4
管 15 cm	T15	18
管 25 cm	T25	4
管 35 cm	T35	56
板 40×40 cm	PA4	8
板 40×20 cm	PA2	7
脚轮		1
方向锁		2
多向轮		2
脚轮适配		1
轮轴承	CBR	2
合计		158

分步手册：37 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间3通× 4平面3通× 4管 35 cm× 8
2. 第 2 步 · 立管：通到第 2 层管 35 cm× 8
3. 第 3 步 · 第 2 层：离地 9 cm 的接头和横管弯头× 1脚轮× 1
4. 第 4 步 · 立管：通到第 3 层管 35 cm× 2
5. 第 5 步 · 第 3 层：离地 10 cm 的接头和横管空间4通× 2管 35 cm× 1方向锁× 2多向轮× 2轮轴承× 2
6. 第 6 步 · 立管：通到第 4 层管 15 cm× 4
7. 第 7 步 · 第 4 层：离地 15 cm 的接头和横管平面3通× 2管 35 cm× 1
8. 第 8 步 · 立管：通到第 5 层管 15 cm× 2
9. 第 9 步 · 第 5 层：离地 19 cm 的接头和横管空间3通× 2平面3通× 1管 15 cm× 2
10. 第 10 步 · 立管：通到第 6 层管 15 cm× 2管 35 cm× 2
11. 第 11 步 · 第 6 层：离地 20 cm 的接头和横管空间3通× 2管 35 cm× 1
12. 第 12 步 · 立管：通到第 7 层管 15 cm× 2
13. 第 13 步 · 第 7 层：离地 24 cm 的接头和横管空间4通× 2管 35 cm× 1
14. 第 14 步 · 立管：通到第 8 层管 15 cm× 4
15. 第 15 步 · 第 8 层：离地 29 cm 的接头和横管空间5通× 2管 35 cm× 1
16. 第 16 步 · 立管：通到第 9 层管 35 cm× 4
17. 第 17 步 · 第 9 层：离地 39 cm 的接头和横管弯头× 2
18. 第 18 步 · 第 10 层：离地 40 cm 的接头和横管空间5通× 1空间4通× 4平面4通× 1平面3通× 2管 35 cm× 8脚轮适配× 1
19. 第 19 步 · 立管：通到第 11 层管 35 cm× 6
20. 第 20 步 · 第 11 层：离地 44 cm 的接头和横管弯头× 2管 35 cm× 1
21. 第 21 步 · 第 12 层：离地 48 cm 的接头和横管平面3通× 1弯头× 2管 15 cm× 2
22. 第 22 步 · 立管：通到第 13 层管 35 cm× 2
23. 第 23 步 · 第 13 层：离地 58 cm 的接头和横管空间4通× 2管 35 cm× 1
24. 第 24 步 · 立管：通到第 14 层管 35 cm× 2
25. 第 25 步 · 第 14 层：离地 68 cm 的接头和横管弯头× 2
26. 第 26 步 · 第 15 层：离地 80 cm 的接头和横管空间3通× 2弯头× 4管 35 cm× 2
27. 第 27 步 · 第 16 层：离地 83 cm 的接头和横管45°斜角× 4
28. 第 28 步 · 立管：通到第 17 层管 25 cm× 4
29. 第 29 步 · 第 17 层：离地 103 cm 的接头和横管直通× 4
30. 第 30 步 · 立管：通到第 18 层管 35 cm× 4
31. 第 31 步 · 第 18 层：离地 131 cm 的接头和横管空间3通× 2管 35 cm× 1
32. 第 32 步 · 第 4 层：装板和布面板 40×20 cm× 1
33. 第 33 步 · 第 6 层：装板和布面板 40×20 cm× 1
34. 第 34 步 · 第 8 层：装板和布面板 40×20 cm× 2
35. 第 35 步 · 第 9 层：装板和布面板 40×20 cm× 2
36. 第 36 步 · 第 10 层：装板和布面板 40×40 cm× 8
37. 第 37 步 · 第 11 层：装板和布面板 40×20 cm× 1

用哪个套装能搭

没有哪个原厂套装单独就够。

再加 8 个以内的零件就能搭：

• Evolution 进化：差 1 个，弯头× 1
• Ultimate：差 8 个，脚轮× 1方向锁× 2多向轮× 2脚轮适配× 1轮轴承× 2
