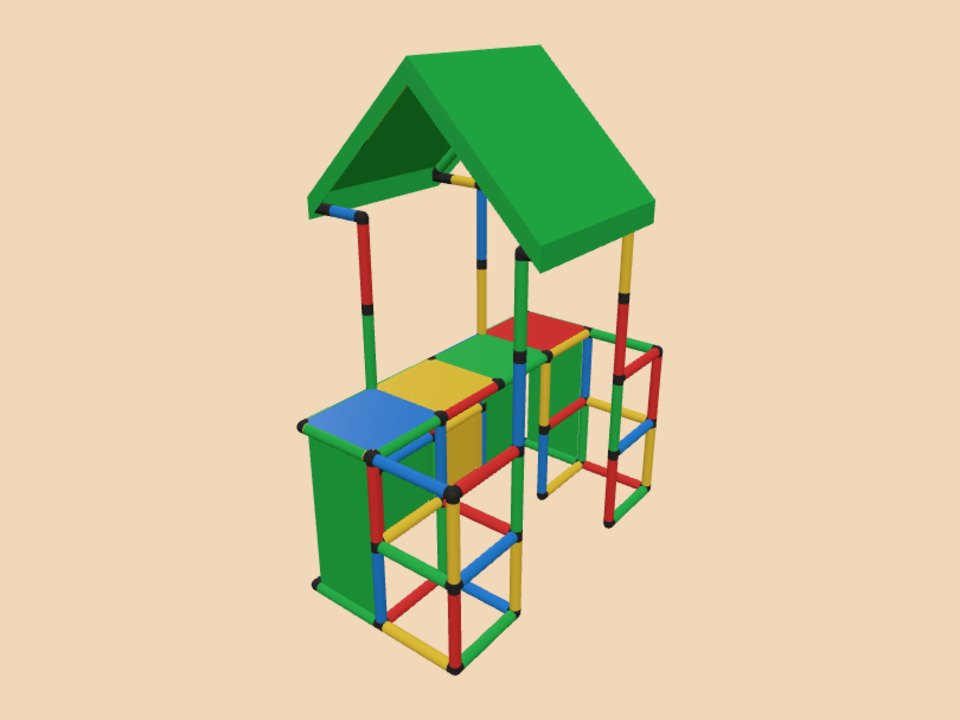

带屋顶的游戏吧台

带屋顶的游戏吧台 的零件清单

零件	编码	数量
空间5通	CS5	2
空间4通	CS4	13
平面4通	CF4	1
空间3通	CS3	8
平面3通	CF3	10
弯头	CS2	10
直通	CF2	11
45°斜角	C45	4
管 15 cm	T15	2
管 35 cm	T35	79
板 40×40 cm	PA4	8
顶棚		1
普通布片		4
合计		153

分步手册：16 步

从下往上一层一层搭：先搭这一层的接头和横管，再插通往上一层的立管，框架搭好以后装板和布面。 在 3D 里一步一步看 →

1. 第 1 步 · 第 1 层：贴地的接头和横管空间4通× 2空间3通× 4平面3通× 3弯头× 4管 35 cm× 13
2. 第 2 步 · 立管：通到第 2 层管 35 cm× 11
3. 第 3 步 · 第 2 层：离地 40 cm 的接头和横管空间4通× 6平面4通× 1平面3通× 4管 35 cm× 9
4. 第 4 步 · 立管：通到第 3 层管 35 cm× 11
5. 第 5 步 · 第 3 层：离地 80 cm 的接头和横管空间5通× 2空间4通× 5空间3通× 2平面3通× 3弯头× 2管 35 cm× 17
6. 第 6 步 · 立管：通到第 4 层管 35 cm× 4
7. 第 7 步 · 第 4 层：离地 120 cm 的接头和横管直通× 4
8. 第 8 步 · 立管：通到第 5 层管 35 cm× 4
9. 第 9 步 · 第 5 层：离地 160 cm 的接头和横管弯头× 4直通× 2管 15 cm× 2
10. 第 10 步 · 第 6 层：离地 163 cm 的接头和横管45°斜角× 4
11. 第 11 步 · 立管：通到第 7 层管 35 cm× 4
12. 第 12 步 · 第 7 层：离地 192 cm 的接头和横管直通× 4
13. 第 13 步 · 立管：通到第 8 层管 35 cm× 4
14. 第 14 步 · 第 8 层：离地 221 cm 的接头和横管空间3通× 2直通× 1管 35 cm× 2顶棚× 1
15. 第 15 步 · 第 2 层：装板和布面板 40×40 cm× 2
16. 第 16 步 · 第 3 层：装板和布面板 40×40 cm× 6普通布片× 4

用哪个套装能搭

没有哪个原厂套装单独就够。

再加 8 个以内的零件就能搭：

• Universal：差 3 个，顶棚× 1普通布片× 2
• Ultimate：差 6 个，直通× 1顶棚× 1普通布片× 4
