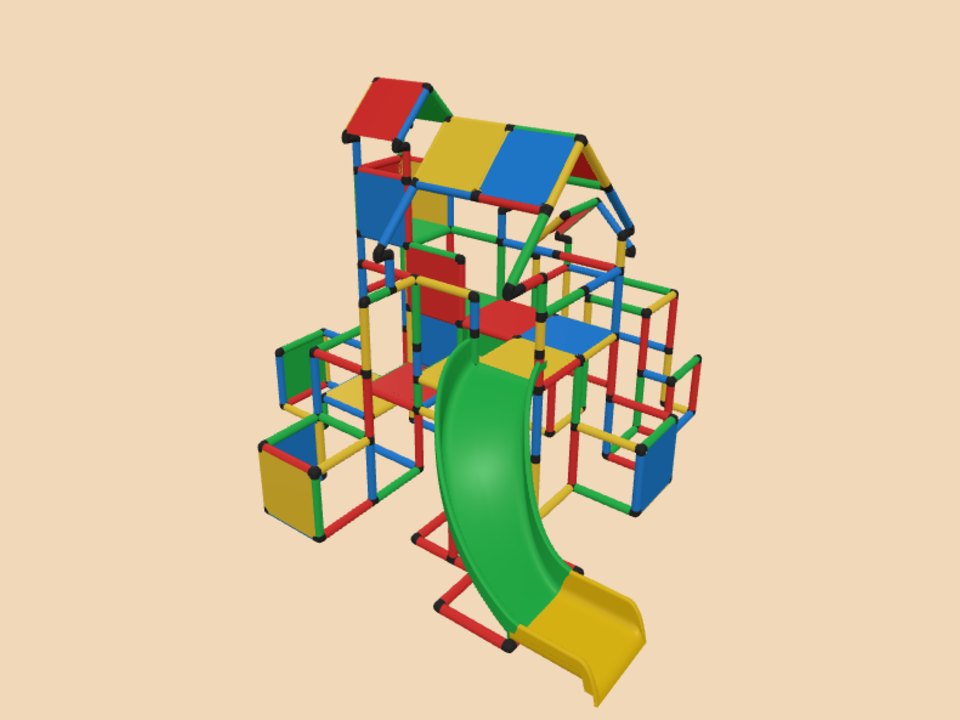

Panorama Kletterwelt mit Mehrfach Vernetztem Spielbereich 20 Cm Stufen für Leichten Aufstieg Aussichtsturm und Bogenrutsche

Teileliste für Panorama Kletterwelt mit Mehrfach Vernetztem Spielbereich 20 Cm Stufen für Leichten Aufstieg Aussichtsturm und Bogenrutsche

Teil	Code	Anzahl
Raum 5-Wege	CS5	6
Raum 4-Wege	CS4	30
Fläche 4-Wege	CF4	4
Raum 3-Wege	CS3	38
Fläche 3-Wege	CF3	31
Winkel	CS2	30
Gerade	CF2	10
45°	C45	11
Rohr 10 cm	T10	1
Rohr 15 cm	T15	39
Rohr 20 cm	T20	1
Rohr 25 cm	T25	3
Rohr 35 cm	T35	183
Platte 40×40 cm	PA4	28
Platte 40×20 cm	PA2	2
Bogenrutsche		1
Rutschenauslauf		1
Summe		419

Bauanleitung: 40 Schritte

Von unten nach oben, Ebene für Ebene: erst Kupplungen und Rohre einer Ebene, dann die Stützen zur nächsten, Platten und Stoffe, wenn das Gerüst steht. In 3D Schritt für Schritt ansehen →

1. Schritt 1 · Ebene 1: Kupplungen und Rohre am BodenRaum 3-Wege× 22Fläche 3-Wege× 7Winkel× 11Gerade× 2Rohr 10 cm× 1Rohr 15 cm× 5Rohr 20 cm× 1Rohr 25 cm× 3Rohr 35 cm× 30
2. Schritt 2 · Stützen bis Ebene 2Rohr 15 cm× 4Rohr 35 cm× 29
3. Schritt 3 · Ebene 2: Kupplungen und Rohre in 20 cm HöheRaum 4-Wege× 3Raum 3-Wege× 1Rohr 35 cm× 4
4. Schritt 4 · Stützen bis Ebene 3Rohr 15 cm× 3
5. Schritt 5 · Ebene 3: Kupplungen und Rohre in 40 cm HöheRaum 5-Wege× 1Raum 4-Wege× 8Fläche 4-Wege× 2Raum 3-Wege× 7Fläche 3-Wege× 9Winkel× 2Gerade× 2Rohr 15 cm× 1Rohr 35 cm× 23
6. Schritt 6 · Stützen bis Ebene 4Rohr 15 cm× 4Rohr 35 cm× 18
7. Schritt 7 · Ebene 4: Kupplungen und Rohre in 60 cm HöheRaum 4-Wege× 4Rohr 35 cm× 4
8. Schritt 8 · Stützen bis Ebene 5Rohr 15 cm× 4
9. Schritt 9 · Ebene 5: Kupplungen und Rohre in 80 cm HöheRaum 5-Wege× 3Raum 4-Wege× 8Fläche 4-Wege× 1Raum 3-Wege× 3Fläche 3-Wege× 5Winkel× 1Gerade× 1Rohr 35 cm× 21Bogenrutsche× 1Rutschenauslauf× 1
10. Schritt 10 · Stützen bis Ebene 6Rohr 15 cm× 5Rohr 35 cm× 10
11. Schritt 11 · Ebene 6: Kupplungen und Rohre in 100 cm HöheWinkel× 3Gerade× 2
12. Schritt 12 · Stützen bis Ebene 7Rohr 15 cm× 2
13. Schritt 13 · Ebene 7: Kupplungen und Rohre in 103 cm Höhe45°× 3
14. Schritt 14 · Stützen bis Ebene 8Rohr 35 cm× 3
15. Schritt 15 · Ebene 8: Kupplungen und Rohre in 120 cm HöheRaum 5-Wege× 2Raum 4-Wege× 4Fläche 4-Wege× 1Fläche 3-Wege× 2Winkel× 4Gerade× 2Rohr 15 cm× 2Rohr 35 cm× 12
16. Schritt 16 · Stützen bis Ebene 9Rohr 15 cm× 4Rohr 35 cm× 4
17. Schritt 17 · Ebene 9: Kupplungen und Rohre in 131 cm HöheRaum 3-Wege× 1Winkel× 1Rohr 35 cm× 1
18. Schritt 18 · Ebene 10: Kupplungen und Rohre in 140 cm HöheWinkel× 4Gerade× 1Rohr 15 cm× 1
19. Schritt 19 · Ebene 11: Kupplungen und Rohre in 143 cm Höhe45°× 3
20. Schritt 20 · Stützen bis Ebene 12Rohr 35 cm× 3
21. Schritt 21 · Ebene 12: Kupplungen und Rohre in 144 cm Höhe45°× 1
22. Schritt 22 · Stützen bis Ebene 13Rohr 35 cm× 1
23. Schritt 23 · Ebene 13: Kupplungen und Rohre in 160 cm HöheRaum 4-Wege× 2Fläche 3-Wege× 2Rohr 35 cm× 3
24. Schritt 24 · Stützen bis Ebene 14Rohr 15 cm× 4
25. Schritt 25 · Ebene 14: Kupplungen und Rohre in 172 cm HöheFläche 3-Wege× 6Rohr 35 cm× 4
26. Schritt 26 · Stützen bis Ebene 15Rohr 35 cm× 6
27. Schritt 27 · Ebene 15: Kupplungen und Rohre in 180 cm HöheWinkel× 4
28. Schritt 28 · Ebene 16: Kupplungen und Rohre in 183 cm Höhe45°× 4
29. Schritt 29 · Stützen bis Ebene 17Rohr 35 cm× 4
30. Schritt 30 · Ebene 17: Kupplungen und Rohre in 201 cm HöheRaum 4-Wege× 1Raum 3-Wege× 2Rohr 35 cm× 2
31. Schritt 31 · Ebene 18: Kupplungen und Rohre in 211 cm HöheRaum 3-Wege× 2Rohr 35 cm× 1
32. Schritt 32 · Ebene 2: Platten und StoffePlatte 40×40 cm× 1
33. Schritt 33 · Ebene 3: Platten und StoffePlatte 40×40 cm× 8
34. Schritt 34 · Ebene 4: Platten und StoffePlatte 40×40 cm× 1
35. Schritt 35 · Ebene 5: Platten und StoffePlatte 40×40 cm× 5Platte 40×20 cm× 2
36. Schritt 36 · Ebene 8: Platten und StoffePlatte 40×40 cm× 2
37. Schritt 37 · Ebene 9: Platten und StoffePlatte 40×40 cm× 1
38. Schritt 38 · Ebene 13: Platten und StoffePlatte 40×40 cm× 4
39. Schritt 39 · Ebene 17: Platten und StoffePlatte 40×40 cm× 4
40. Schritt 40 · Ebene 18: Platten und StoffePlatte 40×40 cm× 2

Mit welchem Set

Kein einzelnes QUADRO-Set reicht allein.
